Microprocessor cleaning systems,
water based with special cleaners and warm air drying.

For assembled circuit boards, SMD paste stencils and small components
Removal without residue:

콤팩트한 디자인으로 작은 공간에서 사용 적합한 Oko-1000

고객이 설정 가능한 세척 청결도 설정 및 자동검사기능

남아전자산업에서는 본 장비를 1990년부터 한국 및 아시아 시장에 판매해왔으며, 방산, 철도, 선박, 지하철, 엘리베이터등 다양한 산업기기 PCB 제조, A/S, 정비, 유지보수 부서에 판매 해왔습니다.
타 세척장비와 달리, 설치조건이 매우 간편합니다. 220V 단상 파워 / 하수도 / 상수도 조건

세척 + 린스 + 건조 전공정을 자동으로 진행하여, 보다 능률적으로 PCB 품질 향상에 기여 장비 입니다.

발진소자, 스위치등 다양한 PCB 세척이 가능하며, 로진, 헨드솔더링 된 PCB 세척도 가능 합니다.

어떤 장소에도 설치 가능한 설치 사이즈

▶ 특징

• 세척, 린스, 건조 전-공정 자동 진행
• D.I Water 기능 및 세척도 MIL-SPEC 이상 품질
• 다양한 세척 프로그램 저장
• 별도 환경 배수 시설 불 필요


• Easy handling ( 누구나 쉽게 사용)
• 4 standard cleaning Programs (4종류 사용프로그램 기본 저장. 추가 가능)
• Storable individual cleaning programs (다양한 프로그램 설정 저장)
• Report print out over serial interface RS-232C ( RS-232c를 통한 Report)

▶  설정환경

• Cleaning / rinse temperature : 20°C - 70°C
• Cleaning cycle : 5 - 40 min.
• Rinsing cycle : 2 - 10 min.
• Number of rinsing cycles : 0 - 5
• Warm air drying temperature : 50°C - 100°C

▶  세척장비 부속 부품설명

① NE-20 : Water deioniser Unit ( D.I Water 제조 Unit 기본 공급)

② Antisat Wash transport frame (PCB 세척시 PCB 고정 장치).파티션 조절 가능. 정전기 방지 기능 메거진

▶  사용용도 응용성

① Assembled circuit boards for Water cleaning. (조립 완성된 PCB 물-세척)

② SMD paste stencils for water cleaning. (스텐실 프린터 프레임 세척)

③ Electronic Parts. Press. coil. HIC. and other cleaning.

(일반 모든부품, 프레스류, 하이브리드 등 세척 산화방지 코팅 가능)

100% 물에 용해되므로, 별도 하수정화 시설 불필요.

배수필터 1 미크론 이하 정화배수 기본제공

▶  세척 파우더 종류 (세척파우더 . 세척액)

• Mix-3 and AT : 1회 세척량
  본 세척 케미칼은 매우 강력한 세척력을 갖고있으며. 세척시 무광의 특징을 가지고 있다. 산화방지, 정전기 방지등의 코팅성분을 가지고 있으며, 산업용, 방산용 방수(우레탄) 코팅 작업할 경우 세척액 및 세척 파우더 사용하면 좋습니다.
• 세척 파우더 및 세척량 : 1회 세척 시 20 -30g 및 20 -30cc 를 투입하면 됩니다.
  세척량 청결도에 따라 최상의 세척 환경을 설정.
• 세척PCB 량 42줄의 3개의 파티션으로 이루어져 있으며, PCB Size에 따라 1회 세척 량이 상이 합니다.
• 멀티 세척 메거진을 기본 공급으로 다양한 PCB를 다양하게 세척을 하고자 할 때, Universal Magazine을 사용하면 효율적인 작업이 가능 합니다.
• 세척량이 많을 경우 2000 Model을 검토 하시기 바랍니다.



• 유기성 코팅을 해주어 선박통신. 통신 중계기.산업용기기 등 PCB에 적합합니다.
• 자동 세척률/세척도 검사 : 원하는 세척 품질의 기준 conductivity (전도성)을 설정해 주면 세척, 린스시, 자가 진단 설정치 이하일 때 다음 건조 공정으로 진행.
• Mil-spec 이상 세척 품질.
• 세척시 PCB Magazine을 넣은후 부터 모든 공정 자동.
• 무해 작업 공정이며. 세척 운영비는 기존 세척에 비하여 100% ~ 150% 절감

(1회 세척시 30~50 cc / 5 리터. 케미칼 소모)

※ 주의 : 알루미늄 열-처리 착색된 알루미늄은 변색될 수 있음.
(세척량 조절 필요. 이 경우, 후작업 세척 후 알루미늄 작업)

▶  Picture

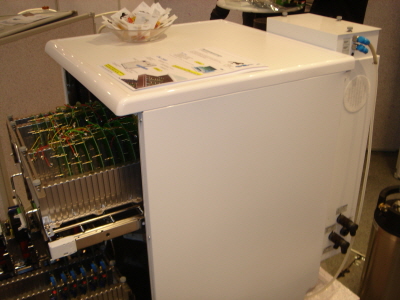

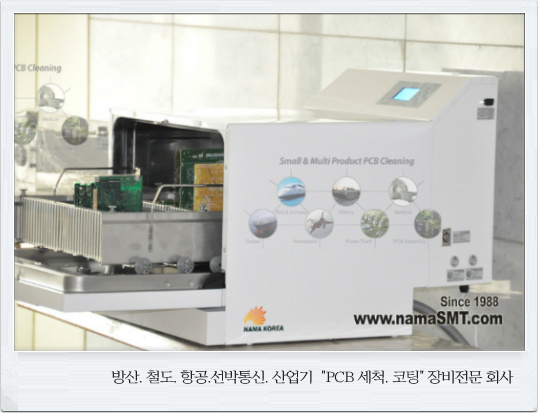

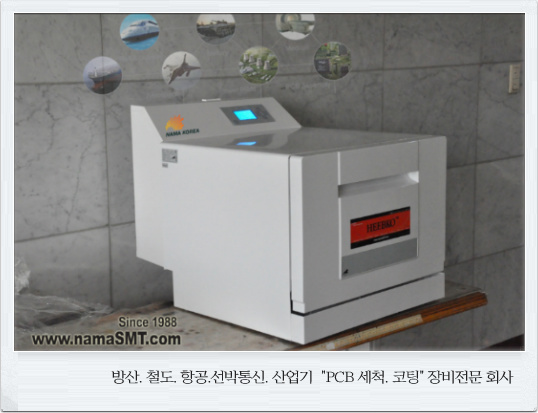

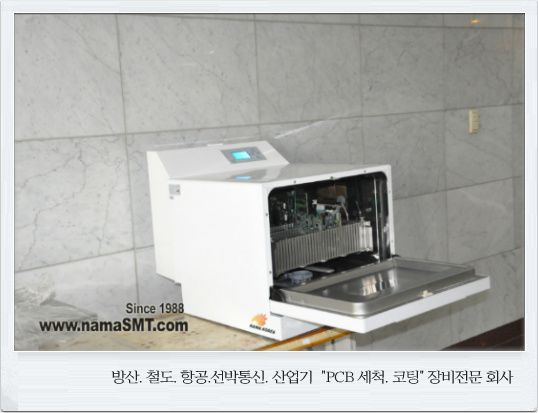

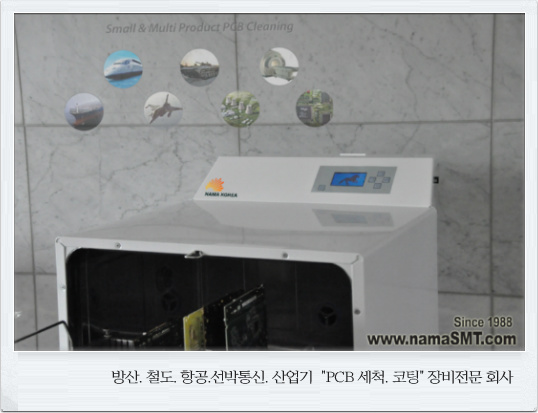

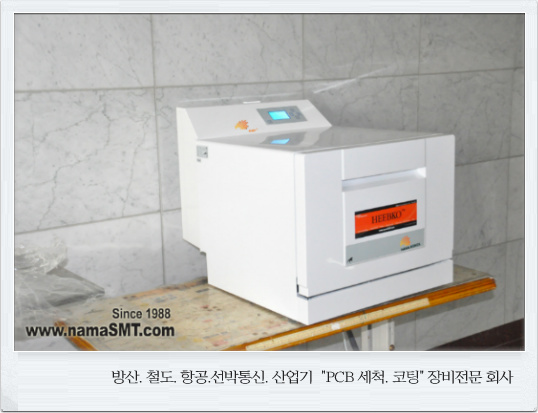

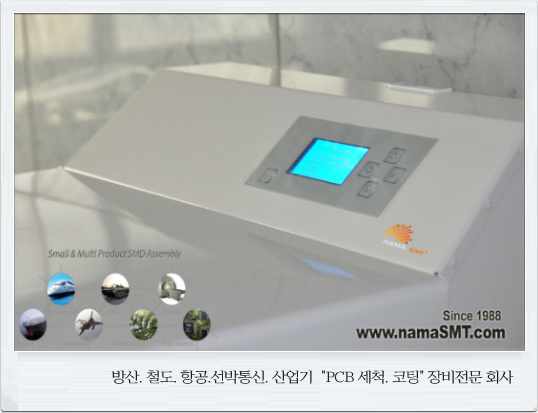

220V 단상으로 설치가능한 컴팩트한 세척기

PCB 량이 많은 사용자는 2000모델을 적용하십시오.

▶  PCB 적재방식

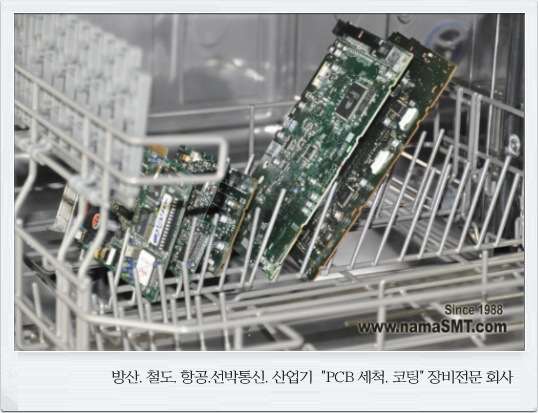

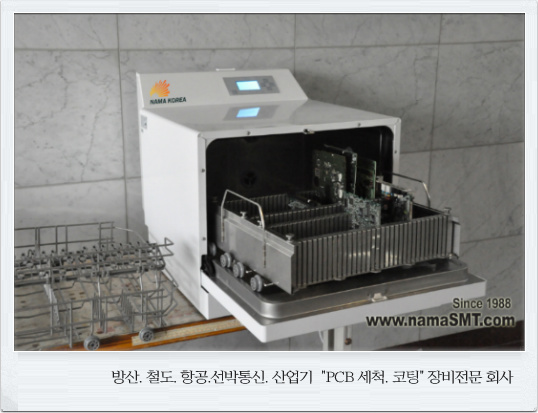

간편한 사용이 가능한 2가지 타입의 PCB Magazine 기본 제공

2개의 매거진으로 빠른 교체가능

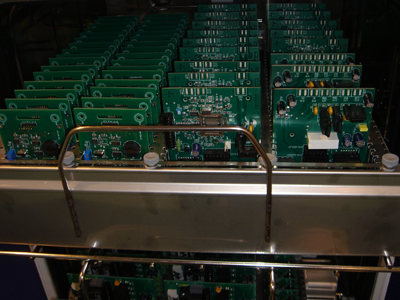

[PCB 매거진 1] 다양한 PCB를 한번에 세척

[PCB 매거진 2] 같은 패턴의 PCB를 세척.

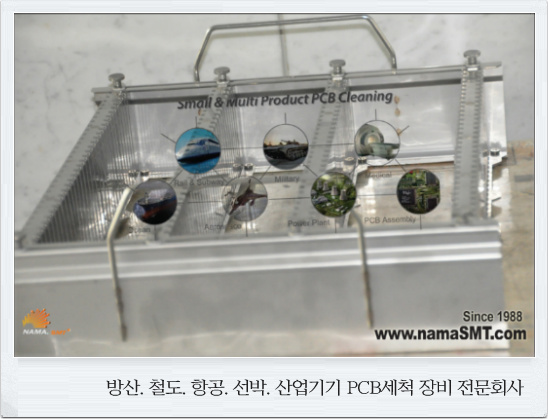

3개의 파티션 조절 가능

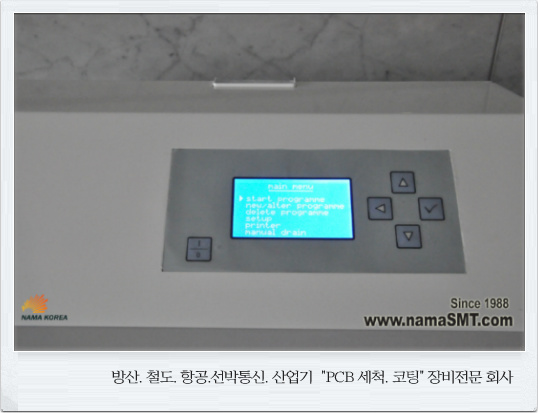

▶  프로그램 및 인터페이스

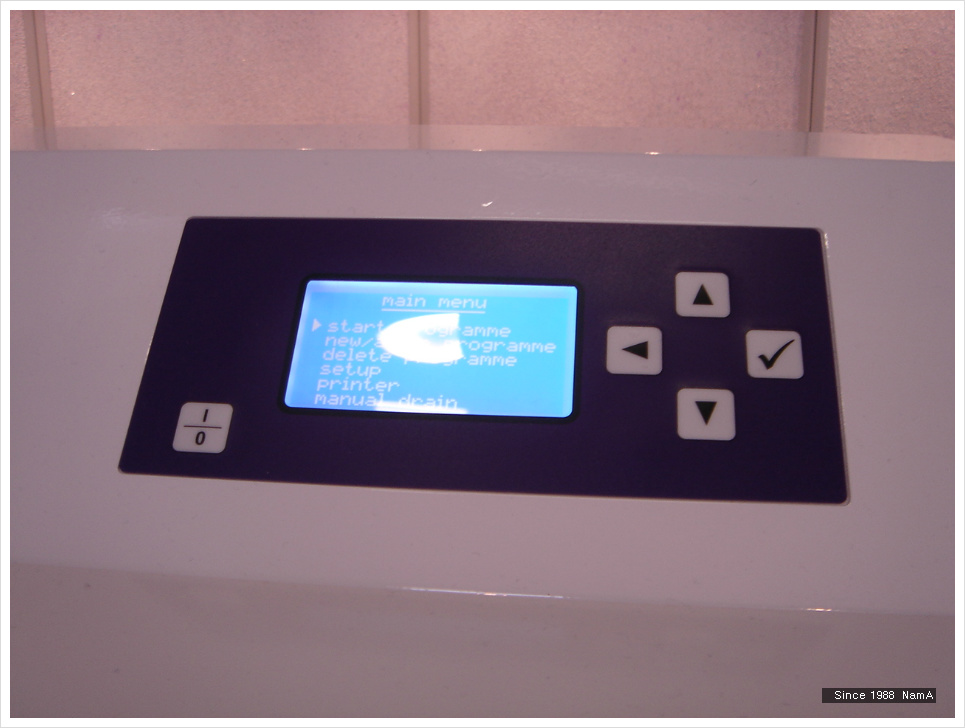

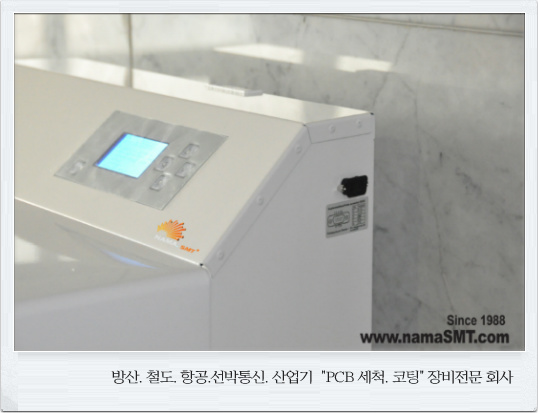

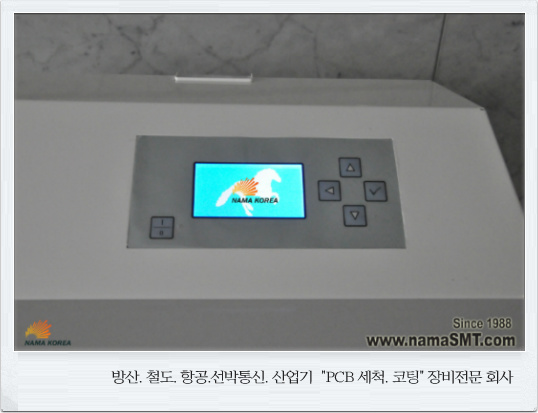

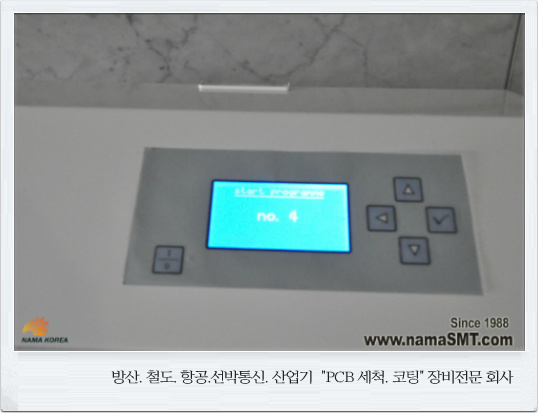

4개의 심플 버튼사용으로 쉽게 다양한 Edit가능

4개의 추천 프로그램 기본 저장

Password 모드 ON/OFF가능 - 허가인원 외 설정/수정불가

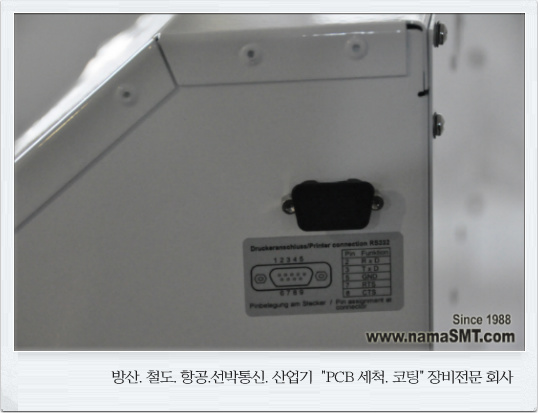

프린터 포트 기본제공

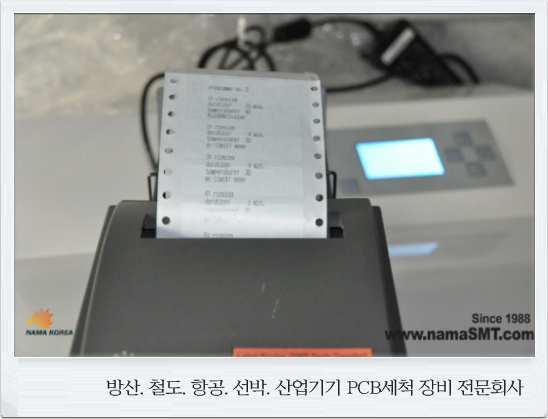

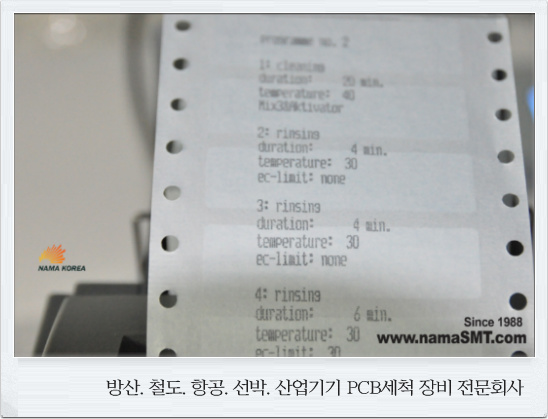

프린터 연결 시, 세척 환경 Report 출력가능

출력된 세척환경 Report (코스별 유지시간 / 물온도등)

자동 건조 시, 외기 공기필터 기능

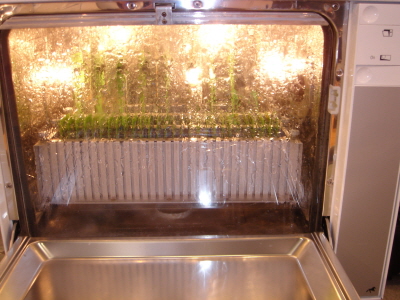

Front Load 방식으로 능률적인 작업

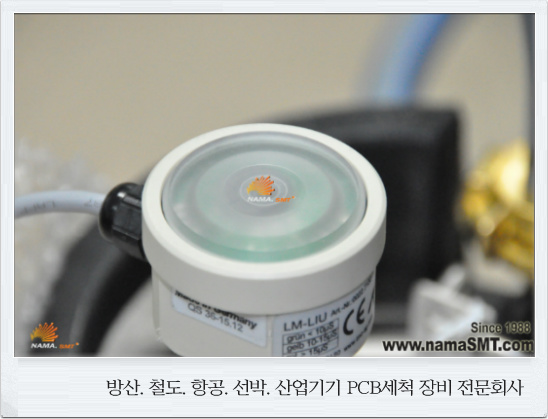

세척 청결도 검사기능 고객 청결도 설정

3번째 배수 시 청결도 표시

물 인입 Line 청결도 검사

D.I Water 물 품질 자동 검사

LED 및 Beep음 알림

• Wash temperature : 20 ~ 70'C. <세척시 온도 설정범위>
• Wash time : 5 ~ 40 min. <세척시간 설정 범위>
• Rinse temperature : 20 ~ 70'C. <휭금시 온도설정 범위>
• Rinse time : 2 ~ 10 min. <휭금 작업시간 설정>
• Warm Air drying Temperure : 40 ~ 100'C.<건조시 공기온도 범위>
• Drying timr : 0.1 ~ 10 h.<건조시간 설정 범위>
• Also possible only wash program, only drying programmes.
• Power 230V AC. (3.KW.전력 소모량)
• Running Sound : approx 55dB(A). *(세척시 소음도)
• Cicuit board Size : Max 390mm x 250 *(only lower basket).
• Dimenstion. HxWxD : 460 x 560 x 620mm. (외형 사이즈)
• Weight : approx. 53 Kg.(세척기 무게)



  We reserve the right to introduce modifications in line with technical progress.

• NE Water deionser unit NE-20. (D.I Water/순수물. 제조 유니트)
• Wash, transport and storege basket for 2000 and 1000 .PCB 고정용 바스겟 42 칸/3줄.(유동적 조절 가능)
• Air Filter. (건조시 외부공기 정화 필터 기능)
• Water Filter Unit. (세척후 물 배수시 필터 유니트, 환경기준치 이하 정화 필터능력)

• ---


• Mil-STD 2000 factor 3~4. (미국 방위산업 세척 품질등급 이상의 세척)

 선택 사양

  1) PCB 세척 파우더  ---  5 Kg

  2) PCB 세척 액  -------- 5 리터

  3) PCB메거진은 기본 2종류 제공. 추가 필요 시 선택 구매

  4) D.I Water  사용 주기는 상수도에 따라 상이 함 2 - 3년 주기 교체

별도 하수정화 시설 불 필요. 100% 물에 용해됨'

배수필터 1미크론 이하 정화 배수 기본 제공

PCB 량이 많은 사용자는 2000 적용 검토 하세요.

다양한 PCB 한번에 세척용 PCB 메거진 제공

자동 건조 시 외기 공기 필터 기능

오염에 따라 주기적 교체

2종류의 PCB 적재 type이 있다.

균일한 제품을 세척시 파티션을 이동하여 다량의PCB 세척

세척 청결도 검사기능 고객 청결도 설정

3번째 배수 시 청결도 표시

PCB 메거진 3개의 파티션 조절 가능

추가 필요 시 구입

세척기 환경 설정에 따른 Data Report Printing

종이는 시중에서 구입 가능 함
