가장 경제적인 가격의 스텐실 프린터

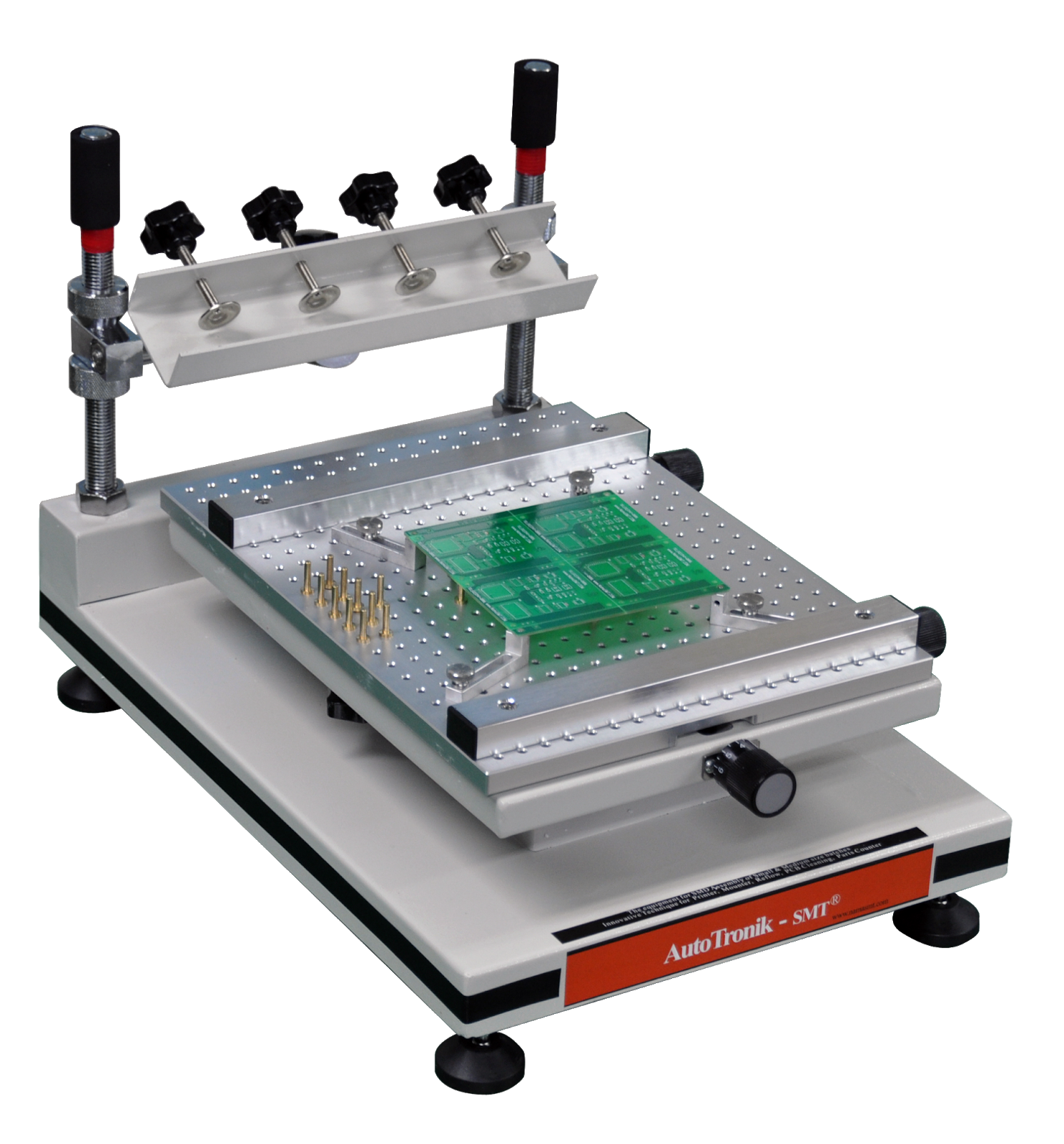

싱글/더블 PCB 프린팅가능한 솔더 스텐실 프린터 e3040
* 스텐실 프린팅 방법
PCB 거치모습
(Universal Support + Support Pins + 싱글 or 더블 PCB)
- 각 축 조절 Bar 사진
스텐실 장착 후, 후면 모습
스텐실 고정 4 핀 / 높이 조절 및 무게중심추
수직높이의 평행을 잘 맞춰주어야 한다.
프레임 폴이 약간 불안정할 수 있으니, 단단히 죄어준다.
스텐실을 들었을때, 더이상 넘어가지 못하도록 도와주는
Limit Screw

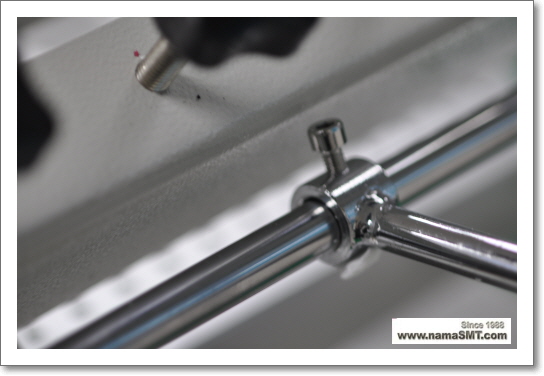

Balance추 고정 핀
Stencil은 4개의 고정나사를 통해 고정

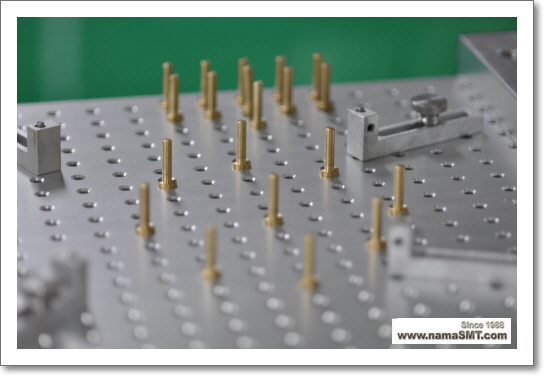

PCB의 서포트 핀모습
자유로운 크기의 PCB고정이 가능한 유니버셜 서포터핀
스텐실은 작업대에 전/후에 놓인 스텐실 서포트 Bar로 Limit이 된다.

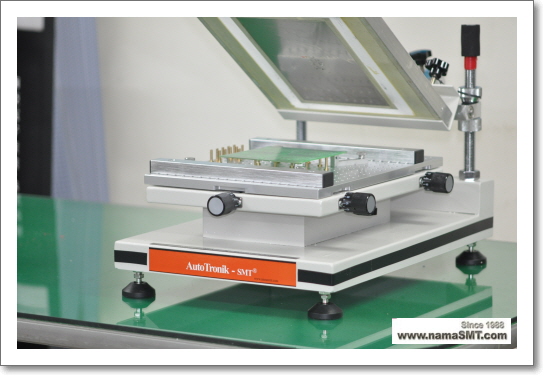

PCB를 올려놓은 사진
서포트 핀
핀의 높낮이 조절이 가능하다.
PCB에 프린팅할때 휨을 방지하기 위한 서포트핀
스텐실을 내릴때 받쳐주는 서포트바
서포트바의 높이는 고정이므로, 스텐실 프린팅에 맞는 높이는
서포트 핀의 높이를 조절하여 사용하면 됩니다.
발란스 웨이트
전/후로 움직여 고정하여 가장 편리한 발란스에 고정하여준다.
Specification
|
E 3040 vs 80S+ Balance Table 단위 . mm
|
Description
|
E 3040
|
80S+
|
Remark
|
1
|
Dimension
|
540×370×350 mm
|
580x32 259 mm
|
|
2
|
Max Frame Size
|
300 x400/25~ 40mm(h)
|
370470/25~43mm(h)
|
|
3
|
Max Stencil Sheet Size
|
250 × 350 mm
|
270 x 470 mm
|
|
4
|
Max PCB Work Area
|
200 × 350 mm
|
220 x 420 mm
|
|
5
|
Printing Speed
|
작업자 수동 작업 통제
|
작업자 수동 작업 통제
|
|
6
|
PCB 두께
|
0 ~ 70 mm
|
0~ 100 mm
|
|
7
|
PCB Adjust Turing knob
|
전면 / 2ea x 측면
|
전면/측면/ D측제어 (대각)
|
|
8
|
플랫폼
높이
|
240mm
|
180 mm
|
|
9
|
반복
정밀도
|
± 0.01 mm
|
± 0.005mm
|
|
10
|
Frame 높이
조절 범위
|
0 ~ 100mm
|
0 ~ 60mm
|
|
11
|
Frame 높이
반복 정밀도
|
± 0.3mm
|
± 001 mm
|
|
12
|
Frame 높이
조절 고정 기능
|
X
|
O
|
|
13
|
D측 조절 기능
|
X
|
O
|
|
14
|
Work Table Lock 기능
|
X
|
좌/우 Lock 기능
|
|
15
|
Frame 하측
제한 기능(전면)
|
X
|
좌/우 조절 및 Lock 기능
|
|
16
|
Frame 좌/우 조절 기능
|
X
|
좌/우 조절
Lock 기능
|
|
17
|
Frame 높이조절 Scale 표시
|
X
|
Frame앞쪽 Limit제어
|
|
18
|
Frame Pole 방식
|
Pole Screw 조립방식
|
Frame + Table 일체형
|
|
19
|
PCB Turning Range
|
X
|
O
|
|
20
|
PCB Fixture
Table 크기
|
250 x 320mm
|
300 x 400mm
|
|
21
|
PCB 고정 방식
|
외각 및 Mount Hold
사용 가변 고정 방법
|
외각 및 Mount Hold 사용 가변 고정 방법
|
|
22
|
Table 미세
조절 범위 (
Z.X.Y )
|
Z. ±80mm
X ±30mm / Y ±30mm
|
Z. ±40mm
X ±35mm Y ±45mm
|
|
23
|
무 게
|
36 kg
|
32
kg
|
|
|
장점
|
1. 경제적인 가격
2. 간단한 Stencil 작업
3. 교육용 간단작업
|
1. 경제적 가격
2. 연구.개발.QC 적합
3. Prototype 적합 장비
4. S80
upgrade 프린터
e 3040 제품에 비하여
운영. 정밀도 사용방법
Easy. 운영방식
5. Proto
type 90% 사용
|
|
|
단점
|
4. Frame Pole 좌.우
조립 정밀도 떨어짐
5. Frame 측.불안정
6. D측 조절 기능 없음
|
|
기타 장비문의는 아래로 문의바랍니다.
|
