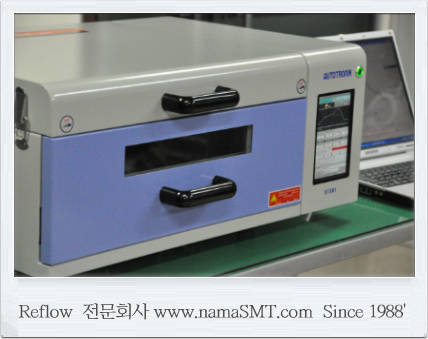

제품 Small Batch Oven
Model : 301
제조회사 : Autotronik-SMT GmbH
제조국 : HongKong
상태 : A 급 포장 상태 (딜러 환영)
판매가격 : 판매가격에서 -25%
납기 : 즉시 가능
수량 : 1 System (판매 종결 시 EVENT 행사 종료)
지원 : 교육 지원
보증기간 1년
연락처 M.010.8809.0883
|
301 Batch Reflow Oven Specification |
|
1 |
Solder type |
Lead Free (SNPb) |
|
2 |
Heater Method |
IR & Forced Hot Air Convection |
|
4 |
User Interface |
Android Software Platform
Ultra High Resolution Touch Panel
WiFi & Networking |
|
5 |
Work Area |
250 x 200mm |
|
6 |
Temperature Rage |
310’C |
|
7 |
Temperature Precision |
+.- 2 C’ |
|
8 |
Temperature Control |
PID Control, SSR |
|
9 |
Warm up time |
Approx 3min |
|
10 |
Power |
3.6Kw (avg) 6.2KW(Max) |
|
11 |
Voltage |
220V Single Phase 50/60Hz |
|
12 |
Exhaust Requirement |
6.3L/Min |
|
13 |
Dimension (L.W.H) |
690mm x 480mm x 280mm |
|
14 |
Weight |
45Kg |
시대가 매우 빠르게 편하게 변화 되고 있다
Small Oven 환경에서 wifi를 통하여 Android Mobile Software 환경의 다양한
Application을 통하여 보다 간편하고 Smart하게 Reflow Oven 운영이 가능 하다.

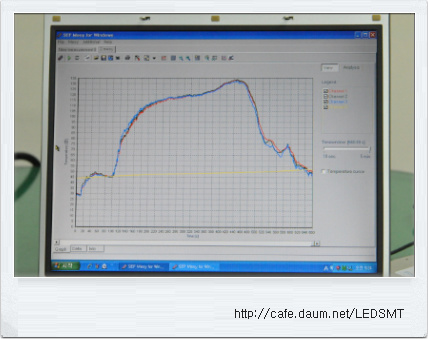

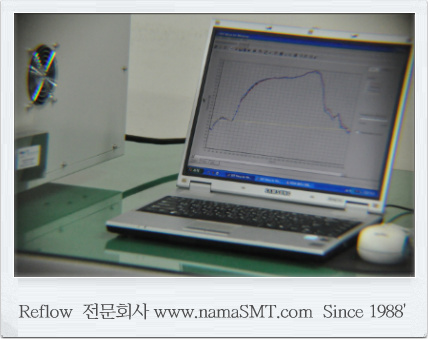

구간 별 온도 설정을 통하여 온도변화를 실시간 온도 프로화일을 보여주며,
또한 필요 구간을 capture 할 수 있으며, capture 한 data를 Email 혹은 공유
Holder에 저장. 출력 가능한 장비이다.
Small Oven에서 Android Smart Phone 과 같은 환경으로 사용을 할 수 있다고
생각하면 된다.

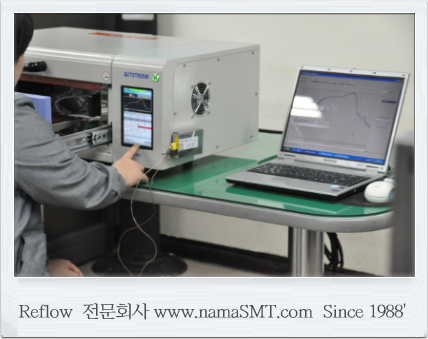

연구.개발 품질관리 소량 생산을 하는 SMT Reflow 공정에서
부담 없이 사용할 수 있는 가격대의 Reflow Oven이다.

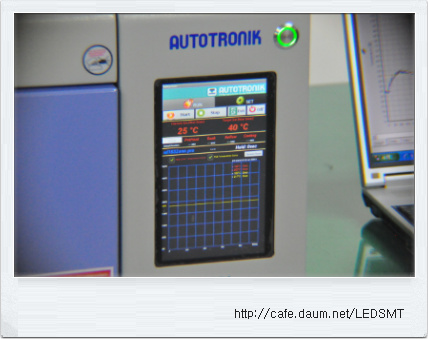

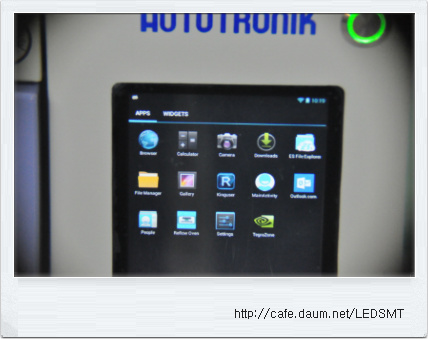

Android Software 환경

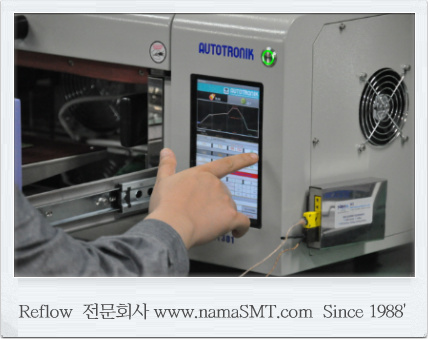

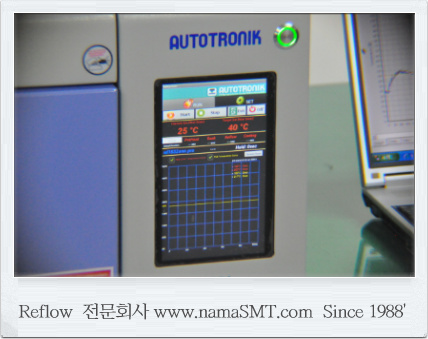

터치 스크린
Heater 상. 좌/우

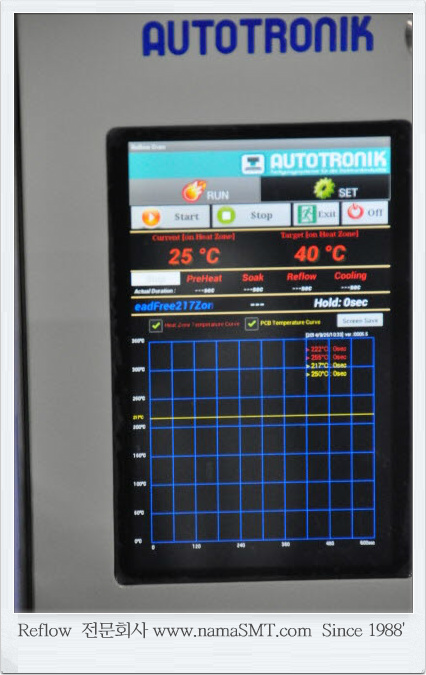

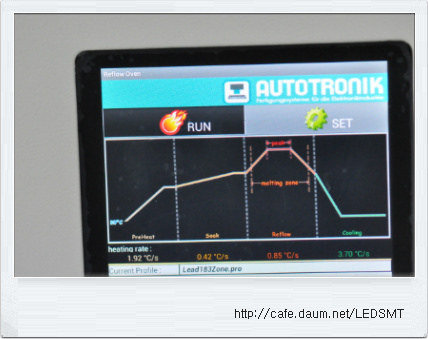

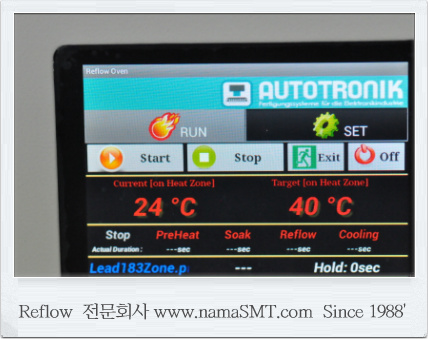

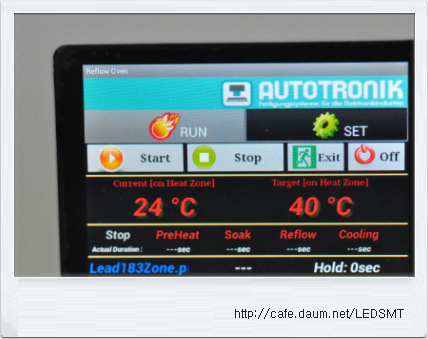

상단 운영 Menu / Run / Set 설정 모드

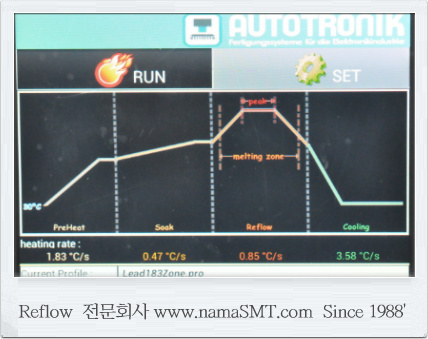

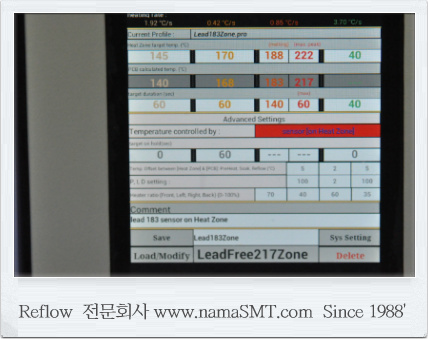

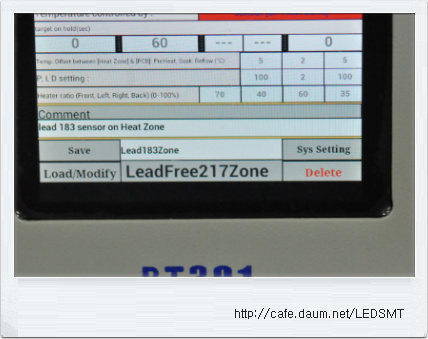

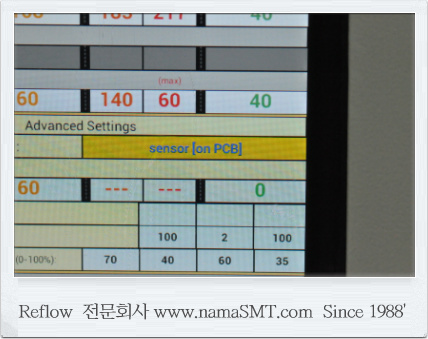

Reflow 설정 구간 운도 / 시간 설정
운도 시간 설정 매우 간편하며, 누구나 쉽게 운영 가능

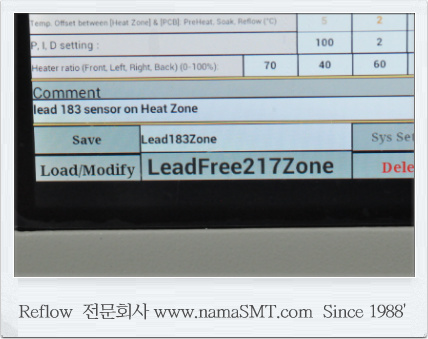

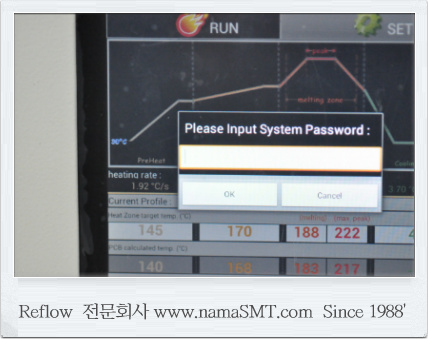

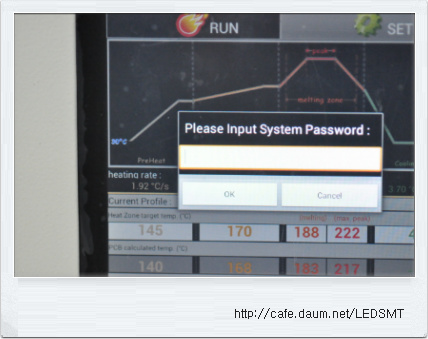

운영 제한 Pass word 기능으로 , 프로그램. Edit를 하려면
비밀번호를 입력하여야 한다.
별도의 필요하지 않다.

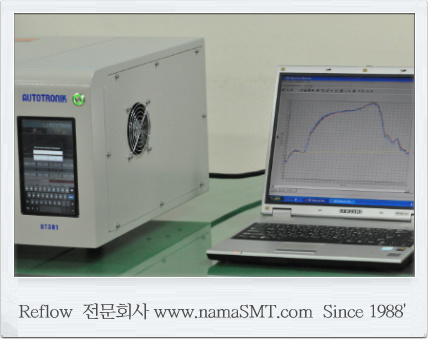

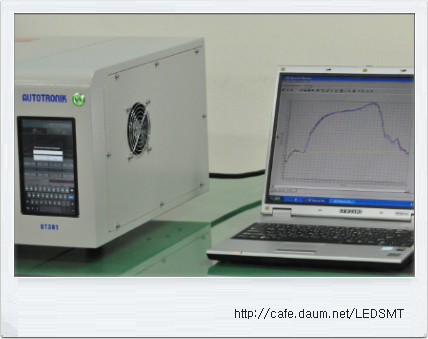

Reflow Oven에서 Wifi , Internet Email 전송을 통하여
Reflow Oven의 Data를 받을 수 있다.
PID는 연산 값은 자동 형성된다.
설정을 한 후 Run 터치하면 Reflow는 작동 된다.

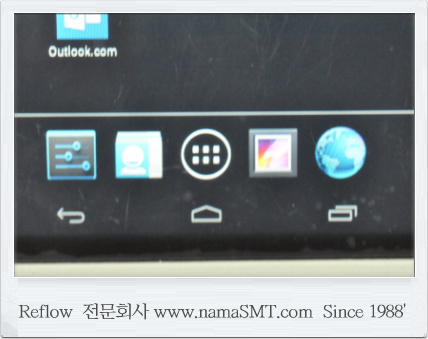

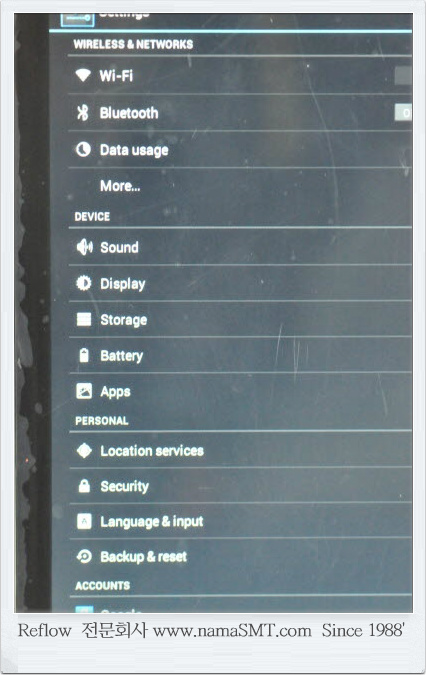

Android 환경 과 같이 환경 설정을 할 수 있다
또한 Oven의 개인 사용자 설정 가능
인터넷 접속 메뉴등이 있다.
설정모드에서 Wifi. Bluethools 등을 설정을 통하여
Email. 환경 통신을 할 수 있다

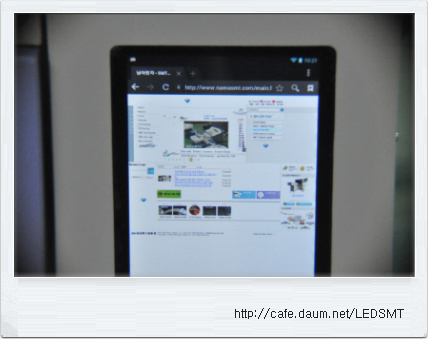

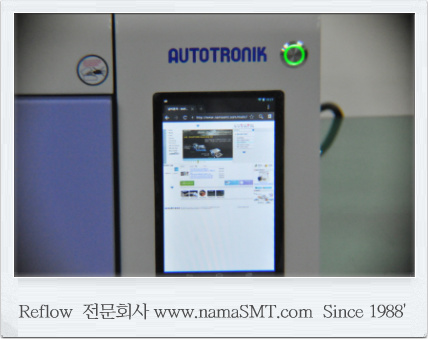

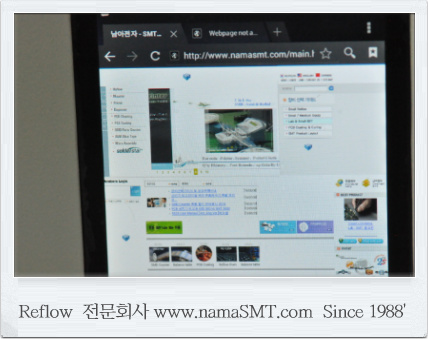

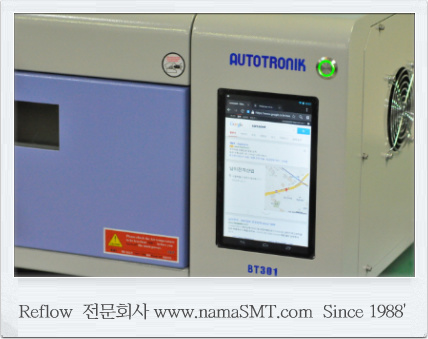

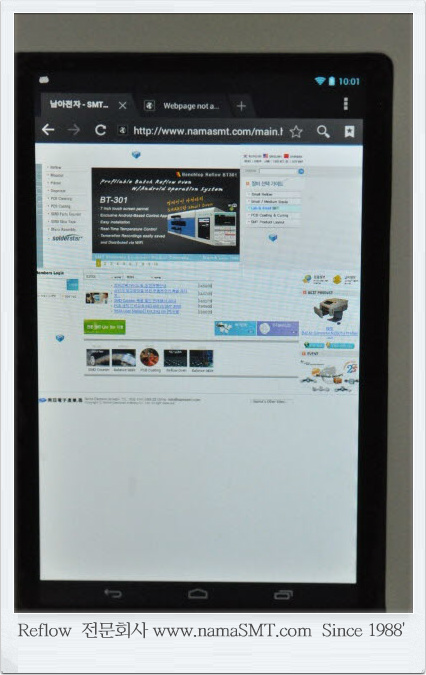

Internet 접속 상태 하단.

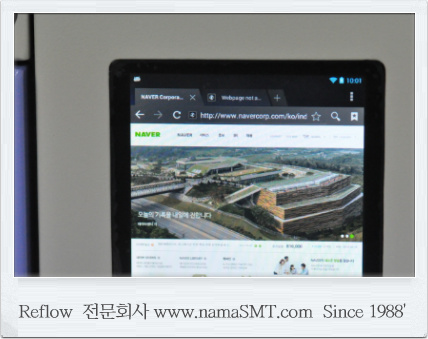

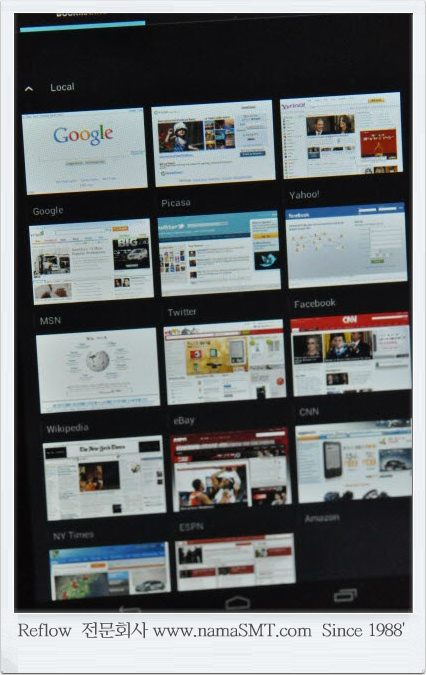

인터넷 검색을 통하여 빠른 정보를 접 할 수 있다.

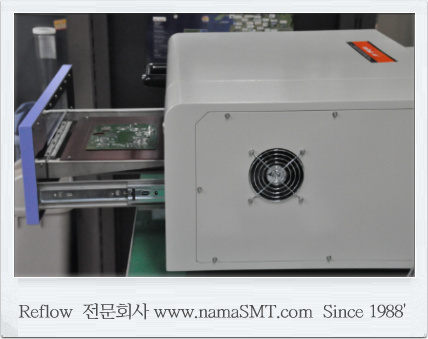

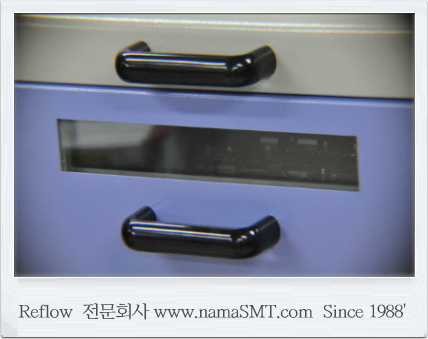

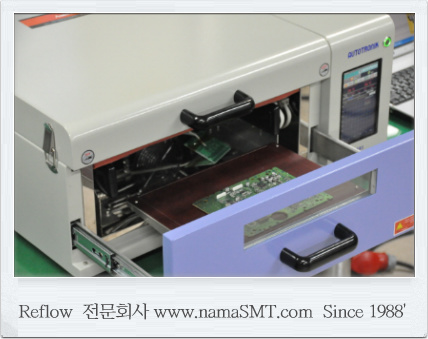

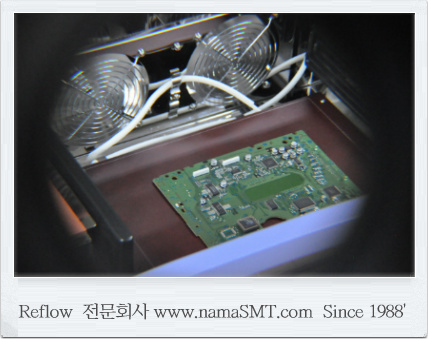

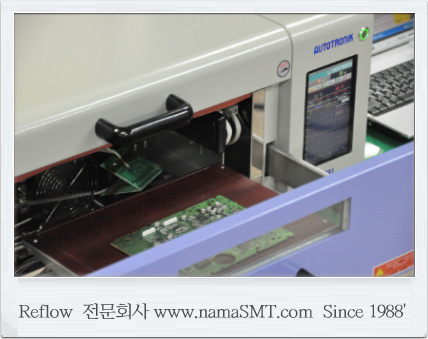

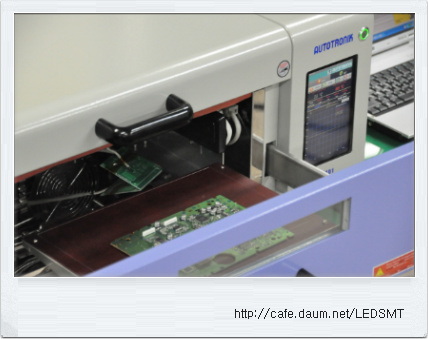

작업 공간

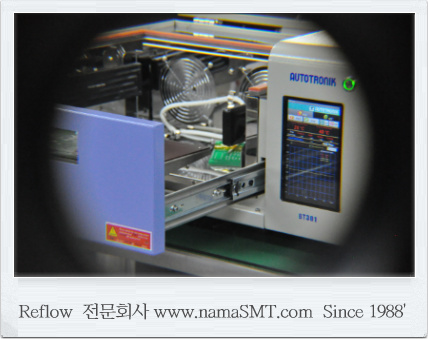

2개의 Hot Air Convection Fan이 안정적인 온도를
유지하여 준다.

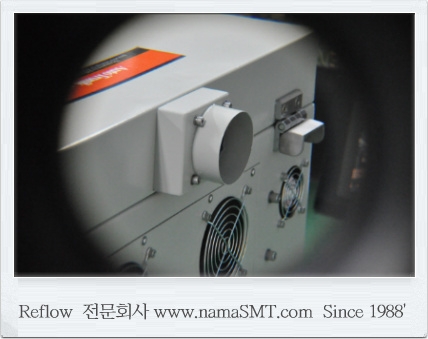

배기장치 기능
|
