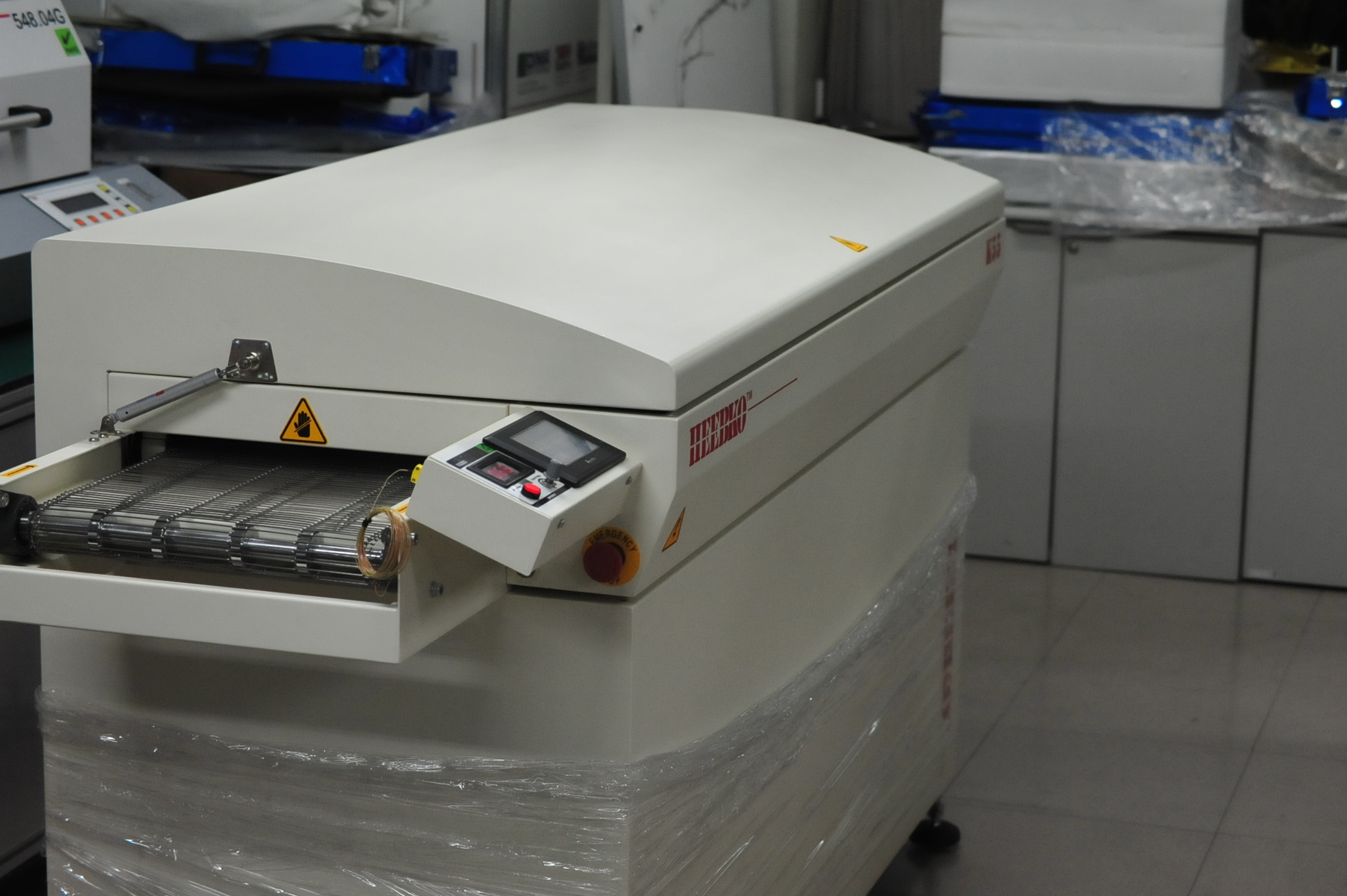

K 55 Reflow oven 5 Haeting Zone 구간으로 구성되어 있다. 상5/ 하5
Heater로 구성되어 있으며, 개별적 Heater Zone 온도 설정할 수 있다.
Heating Chamber 길이는 1560mm의 5개 Zone 구간 되어 있으며, 5개
Heating는 개별 Zone 온도가 도달되었을 때, LCD 화면에 Color가 변화
되거나 Beep(음) 설정을 할 수 있도록 되어 있다.
각 Zone 마다 Air Convection이 동일 기능을 같고 있으며, Welding에서
발생된 Smoke는 별도의 Fan Motor 배기 장치을 통하여 외부로 배출이
가능하다.
K55 Reflow는 Convection Fan Motor을 OFF Mode 하면 Curning Reflow
로 사용이 적합한 Reflow 장비로 사용 할 수 있다.
▶ Conveyor

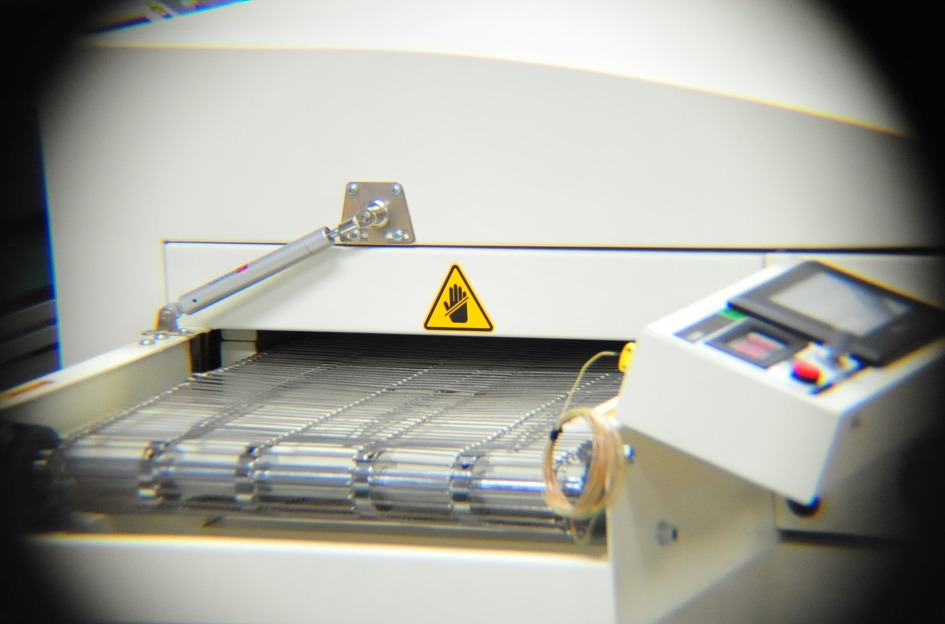

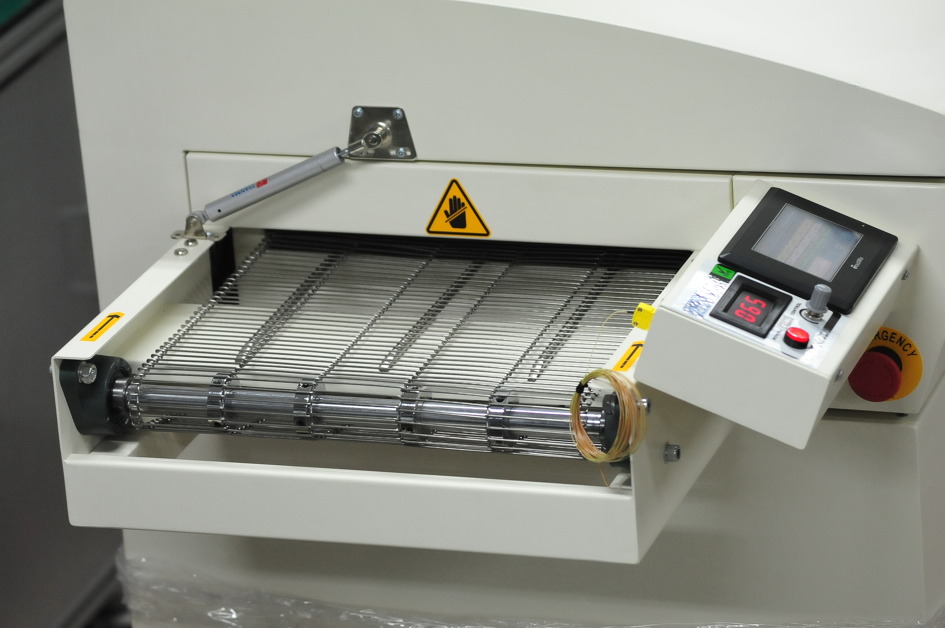

Conveyor는 Mesh (그물망) 방식으로 구성되어 있으며, Conveyor 작업
-폭 최대 350mm 사용 가능하며 무거운 하중 이송 시 밑면 처지는 것을
방지기능으로 2개의 Center Rail support 기능이 있다.
Conveyor speed는 미세 조정이 가능한 Multi turn VR로 speed 설정이
가능하며,Speed는 0 ~ 150mm/min 설정이 가능하다.
이러한 설정의 표시는 Digital Dispkay을 통하여 볼 수 있으며, Switch을
통하여 Conveyor 을 ON or Off (정지/가동) 할 수 있다.
▶ Control 제원
|
1 |
Conveyor type |
………………. |
Mesh Finger (op) |
|
2 |
Conveyor Width |
………………. |
350mm |
|
3 |
Conveyor Height |
………………. |
27mm |
|
4 |
Conveyor Speed |
………………. |
0 ~ 150mm per min |
▶ Control 방식

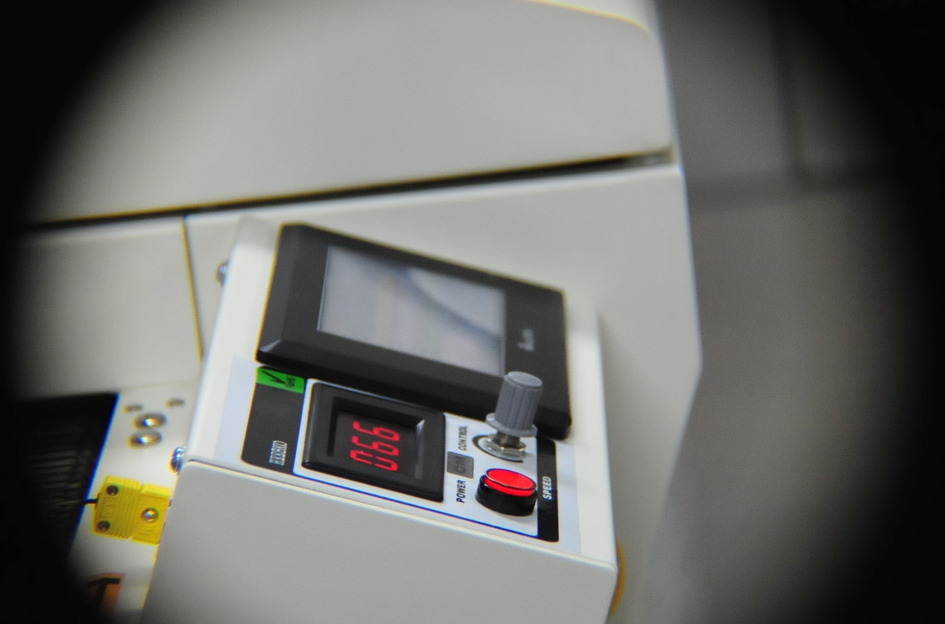

Reflow의 무든 제어는 LCD touch screen 방식으로 구성되어 있다.
각 구간의 온도을 설정 하여 온도가 도달 되면 Monitor Color로 자동 변화 되어
준다. 누구나 쉽게 장비 습득.운영이 가능하다.
▶ Temperature Profiler
K55 Reflow는 기본적으로 온도 프로화일러 기능 내장되어 있으며, LCD Pannel
에서 Profile Symbol을 Touch하면 자동으로 온도 Graphic으로 실시간 LCD 화면
에 Grapgic 구현하여 준다.
온도 프로화일러data를 저장.출력은 할 수 없으며, 이러한 data을 얻고자 하려면
Mesy III 별도 구입을 하여야 한다.
▶ Cooling Motor

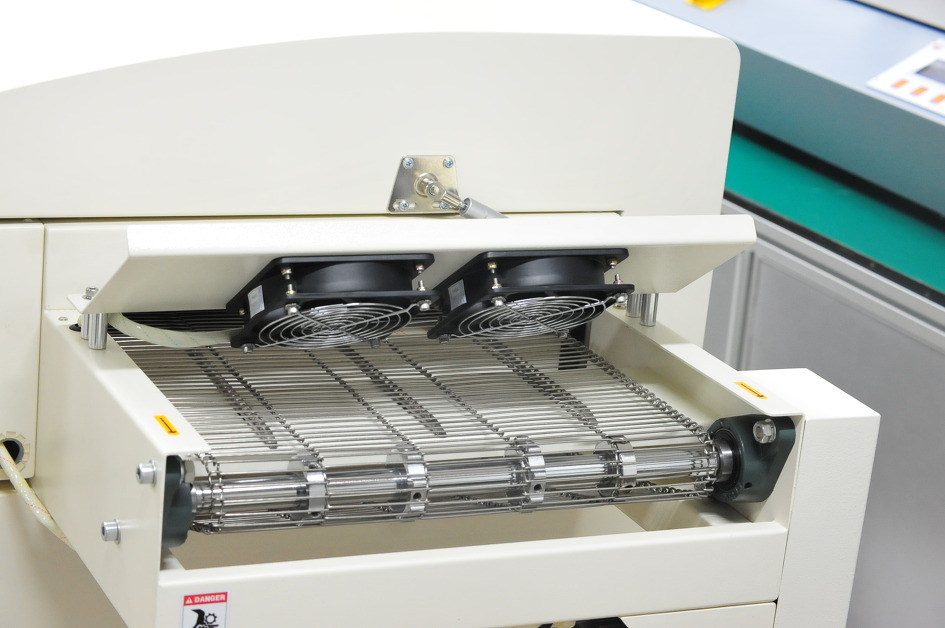

2개 x PCB Cooling Fan 있으며, Cooling Fan은 Conveyor 상측 후면에 설치 되어
있다. SMD PCB Reflow 후 Device을 Cooling 하는 용도이다.
▶ 특 징
|
Pb Free |
K55. 5 zone Reflow Oven은 Heating Zone 구간이 1560mm
로 개별적 온도 제어 방식으로 구성으로 되어 있다. Max
300'c의 Hot Air Welding으로 고-품질을 실현 할 수 있는 장비이다. |
|
온도 Profile Unit |
온도 Profile 측정 .분석. System, 기본 내장되어 있다. 측정
된 Data는 각 부품. PCB Solder Land 부품 등 온도를 실- 시간으로 화면에 Display 하여 준다.
년/월/일/시간 등을 별도로 설정 할 수 있다.이러한 방법은 매우 쉽게 설정이 가능하다. |
|
Low power |
K55 Power는 3 phase x 380V + N ( 220 V) 사용으로 적은
파워 에서 사용이 가능하다
최대 16A Normal =4.5A 소비전력을 같고 있으며, 외부로
열 손실 이 없도록 2중 친환경 열 차단을 한 장비이다. |
|
