Nozzle 설정 시험을 할 수 있다

Lab. Proto Type, 소량생산등에 적합한 소형 Pick and Placer T5



SMD Pick and placer for Lab. Small & Medium Volume T5+ SMD 실장기는 소량다품종, 연구개발, 프로토타입에 적합한 제품입니다.


T5 SMD Pick and place system은 15년이상 판매한 장비를 시대변화에 효율적으로 SMD디바이스 실장 작업을 할수있도록 새로 개발된 신개념 2 Head 3D flying Laser Camera SMD P&P 장비입니다.



Lab SMD SMD Pick & Place로 기본Auto  5 Nozzle Change 기능 과 SO type 실장을 위한 Stick Feeder사용을 위한 Vibration Feeder unit 기본 구성 입니다. 고성능 Under Vision camera 기본 구성으로 IC. PLCC. QFP. BGA 등의 Device 실장 할수 있습니다.



< SMD 01005 ~ 부품실장 >



본 기능으로, 10mm이하의 부품은 under vision camera에서 인식을 하지않고, Head에 부착된 Flying Vision 카메라가 이동 중 자동으로 부품을 보정하므로, 작업시간을 단축시킵니다. Nozzle에서 Pick된 부품은 Head 측면 Laser camera가 자동 보정하여 실장합니다.

T5   : 모델 : Feeder Bank 기본 27개 tape Feeder 기본제공

기본구성 ,( 8mm x 21개, 12mm x 4개, 16mm x 2개 )

기본 노즐 4개 제공 ( 040 / 065 /100 /140 )



T5+ :  Feeder Bank 기본 54개 , Auto Nozzle Changer 기능제공



장비내에 있는 Vacuum Generator 내장으로 별도 Air가 필요없다. 진동 Feeder는 기본제공되어, SOP IC 실장이 가능하다.

적용공정 : Lab. Prototype, 학교, QC. 산학연센터, 부품제조공정. 단순작업. 소량 다품종 공정등

숏테입, IC, Bulk, SMD Reel, Vibration Feeder등 자유로운 피더/트레이 설정



>> 기능 향상을 위하여 예고 없이디자인 변경이 될 수 있습니다.



프린터+SMT실장+ Reflow  ( Turn Key System. 3 Model )



Features



피더 (Feeder) 구성



기본구성 및 선택기능(opt)

1) 기본구성 8mm x 21 개 :  8mm x 21ea / 12mm x 4ea / 16mm x 2ea

2) 8mm x 29 개 (선택사양/주문생산)

3)  8 / 12 / 16 / 24mm 원하는 크기를 짝수로 구성가능





노즐 (Nozzle) 구성



기본구성 및 선택기능(opt)

1) 기본구성 :  총 4개 CN040 / 065 /100 /140

2) 선택가능 노즐 : CN030, 040, 065, 100, 140, 220, 400, 750 (op)





주요특징



Auto Nozzle Change 기능

대형장비에 설치되는 고급 기능을 기본으로 장착하여, 부품별 노즐을 수동으로 변경할 필요없이 프로그램으로 자동설정이 가능합니다.

< 클릭하시면, 영상으로 이동합니다.>



Bulk 부품 자동인식 실장

T5장비는 Bulk부품을 자동 형상인식하고 픽업하여 실장할 수있습니다.

기본 지원 부품 : SOT89-2, SOT89-1, R0402, R0201, R1206, C0805, R0603 ,C0603, R0805, C0402
기타 부품 문의

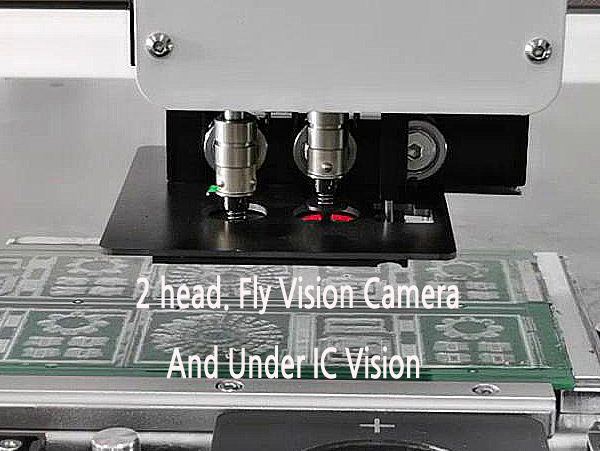

Fly Vision & Under Camera Bar

T5장비는 정확한 실장과 빠른 속도를 위해 Fly Vision과 Under Vision 카메라가 장착된 장비입니다. 보다 정확하고 정밀한 실장을 제공합니다.

Under Vision IC

< 클릭하시면, 영상으로 이동합니다.>





SMD Tape 27ea Module Rack - Docking (표준 )

T5장비는 간편하고 빠른 부품릴 장착을 위해, 렉 도킹시스템을 지원합니다.

별도의 공간에서 부품릴을 설치 한 후, 전체 렉을 도킹하므로, 편의성이 좋으며, 좁은공간에 릴 교체의 번거로움을 줄여줍니다.

Rack

< 클릭하시면, 영상으로 이동합니다.>





정밀 Scale Bar

보다 정밀한 위치선정을 지원하기위해 고급 정밀 스케일 바를 장착하여, 반복작업에서도 위치의 틀어짐이 없도록 도와줍니다. Scanner 인식을 하여 오차 범위 및 위치 틀어짐 방지 합니다.





SMD Tape Feedeing 모습

피딩 에러를 줄여주는 솔라노이드 니들 방식을 채택하고, 플라이 비젼과 언더비젼으로 빠른 보정을 동시제공합니다.



< x0.2 저배속 모습>





다양한 트레이와 자유로운 영역설정

IC Tray, Bulk Tray, Short tape Tray, Vibration Feeder등 다양한 트레이와 피더를 제공하며,

작업영역과 트레이영역의 자유로운 선택이 가능하여, 효율적으로 영역사용을 할 수 있습니다.







Grating Ruler사용으로 높은 정확도 / 3D Fly Vision으로 빠른 실장



자동 노즐 체인져 / 스테퍼모터 고속이동







탈착 및 간편장착가능한 피더뱅크 / 최대 58개 피더슬롯



음지라이트소스와 5밀리언 고해상도카메라 / 0201 실장





IPC 9850-FQP100 IC 정확도 테스트 결과 / IPC9850-0603 속도테스트 결과



Auto Nozzle Change Station






Lab 구성장비



아래 사진 Click 하면 해당 Web 바로  Link





 . . . . . . .













SMD Pick and placer for Lab. Small & Medium Volume

T5+ SMD 실장기는 소량다품종, 연구개발, 프로토타입에 적합한 제품입니다.

T5 SMD Pick and place system은 15년이상 판매한 V3 장비를 시대변화에 효율적으로 SMD디바이스 실장 작업을 할수있도록 새로 개발된 신개념 SMD P&P 장비입니다.

소형장비로, 자동 노즐 체인져 (Auto nozzle Change기능)를 선택할 수 있으며, 빠른 속도 실장을 위해 Fly Vision기능을 갖추고 있다. 이 기능을 사용함으로써, 10mm이하의 부품은 under vision 인식을 하지않고, Head에 부착된 Vision 카메라가 이동중 자동으로 부품을 보정하므로, 작업시간을 단축시킨다.

▶ T5 모델 : Feeder Bank 기본 27개  (8mm x 21개, 12mm x 4개, 16mm x 2개)

▶ T5+ 모델 : Feeder Bank 기본 54개 , Auto Nozzle Changer 기능 제공.Feeders  Bank 2개

★ 하나의 Feeder bank에 27개 tape Feeder 장착되어 있다.

 ▶  Feeder rack에 12.16.24mm 선택하여 Feeder rack 구성 가능(주문생산)

▶  피더 (Feeder) 구성

기본구성

1)  8mm x 21ea / 12mm x 4ea / 16mm x 2ea  Total 27개

     ★  Max  8mm x 29ea (opt)

선택

1)  8mm x 29ea  주문생산 (Opt)

2)  8 / 12 / 16 / 24mm 원하는 크기를 짝수로 구성가능

3) 16mm Feeder사용을 하면 8mm 2개의 공간을 사용한다. 기타 IC트레이, 숏피더등 옵션선택이 가능하다

▶  Short Tape Feeder / IC Tray / Bulk Tray (주문생산 )

짧은 8/12/16/24mm 유형이 있으며, 혼합된 제품도있다.

이것만 별도 주문 판매.

< 3개의 트레이 장착모습>

< IC 트레이에서 픽업하는 모습>

< 숏테잎 트레이 >

< IC 트레이 >

 ▶  CCD Camera 크기 업그레이드

35 x 35 mm 사이즈 카메라로 교체(op)

* 기본 제공되는 CCD 카메라는 최대 26 x 26 mm인식.

<기본 사이즈 CCD Camera>

▶  Nozzle

Pick & Place Nozzle은 SamSung nozzle 호환된다. 인터넷에서 구입 사용 가능

작업에 따른 모델 참고 하길 바란다.

기본 제공 노즐 사이즈 CN030, 040,065,100,220,400,750
