SMT장비 [PCB V 커팅기] 508/509 좌/우 커팅방식 컨베이어벨트
 HOME > Products > PCB Cutting PCB Cutting 장비 | NamA Since 1988'
모터스피드 조절 디스플레이. 생산량표시
상품명 [PCB V 커팅기]
508/509
좌/우 커팅방식
컨베이어벨트
품질보증기간 1
+ 장비 제원 및 작업 동영상
+ 상단 칼날 조정 방법
+ 상단 칼날 탈착방법
+ 하단 플렛폼 조정방법
+ inline Model 800

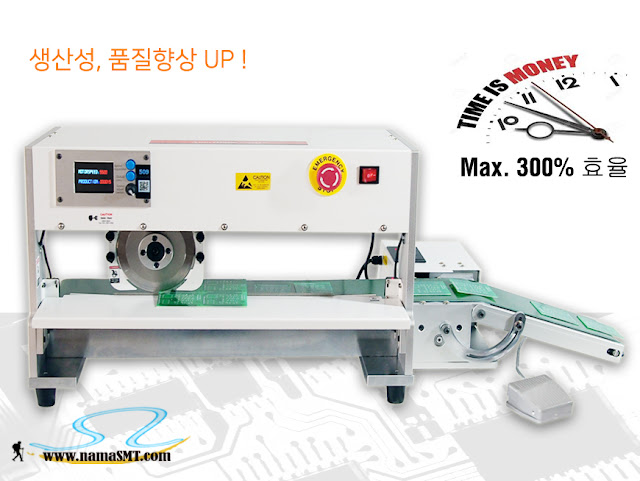

508 / 509 Conveyor 포함 제품



간편함과 고품질을 제공하는 제품으로, 소량 다 품종 PCB V Cutting 장비로 가장 널리 사용하는 509 제품 입니다.

( 508 V-Cutting 장비는 509와 기능은 동일하나, 이송 Conveyor가 없는 Model)



■ 적용공정

: 반복적 작업 공정, 소량 다기종 생산, Double PCB등



■ 작동방식

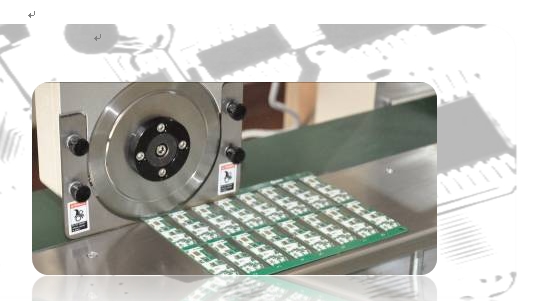

: 하단 고정 Bar 칼날위에 "PCB"를 올리고, 정지된 상태에서 상단 원형 칼날이 좌우 이동하여 커팅하는 방식



■ 칼날구조

: 하단 고정 Bar형 칼날 / 상측 원형 이동식 칼날



■ 특징

- 작업대의 높이조절로 더블 PCB 기판 커팅가능

- 고품질의 PCB V cutting 분리 작업

- 칼날 높이를 쉽게 조절 가능

- 좌/우 이동거리를 조절

- 작업자의 안전을 위한 Safety Sensor 기본 기능

- PCB의 두께는 최대 4mm 까지 가능

- PCB의 두께에 따라 쉽게 조절이 가능

- Dip type Soldering PCB의 경우 하단 플레이트 높낮이 조절로
SMD . Dip Type PCB V Cutting이 가능

- 칼날의 내구성 정상적 사용의 경우 200,000회 Cutting 가능

- 칼날의 속도와 힘을 프로그램으로 설정이 가능
  (무리한 커팅으로 인한 PCB 손상을 방지)

- PCB 최대 커팅 폭은 350mm or 500mm, 600mm 가능





초기 장비 설정 방법 link

https://blog.naver.com/alldispenser/221352455084









▶ 장점

1. 자동 커팅 방식

2. 보드의 움직임 없이 커팅이 가능

3. 컨베이어 벨트를 이용하여, 커팅된 보드의 이동 및 시간단축 가능(N509)

4. 상/하단 칼날의 연마가 가능하므로, 지속적인 사용가능

5. 정밀하고, 고품질의 커팅이 가능

6. 하단 칼날위에 V컷 라인의 거치가 용이함. 자리 위치 선정시간 단축. 빠른 작업





▶  특징

1. 상단 둥근 칼날의 좌/우 Motor 제어에 의하여 이동방식으로 커팅

2. 커팅 스트레스 및 솔더 크렉 방지

3. 커팅 속도 및 칼날 이동거리 조절가능

4. 칼날의 연마 가능 및 쉬운 칼날 교체방식

5. 반영구적 스테인리스 재질의 장비

6. 일일 PCB Cutting 작업 횟수 디지털 표시.





Specification
No Description 508 509
1 PCB Cut Width 360mm (option : 600 / 900 / 1200 mm)
2 PCB 두께 0.2 - 4.0mm
3 Cutting Speed 300 ~ 500 mm / sec 조정 가능
4 칼날 소재 SK61D High speed steel
5 작동 온도 10-35℃  / 보관온도 -20-50℃
6 이송 Conveyor X

O

속도 / 콘베이어 각도제어
7 장비 Size 600 x 395 x 425mm , 45kg 1000 x 395 x 425mm, 65kg
8 Power 220V 50/60Hz, 40W
9 Function

칼날 스피트 조절. 칼날 토르코 조절. 비상 스위치. 안전 감지기

칼날 높이 조절, PCB 높이 조절기능 등
10 작동 방법 Foot Switch 사용
11 안전기능 비상 스위치. 칼날 손 접근 시 정지 기능



사용가능 보드 : LED panel , fiberboard , aluminum plate , aluminum substrate,copper . substrate, FR4, glass fiber board





■ 모델 구분

508 PCB V Cutting (Conveyor 없음)

509 PCB V Cutting (Conveyor 있음)






직구사이트로 이동







■ 장비 제원 및 특징





























■ 주요기능 설명





상/하, 전/후 위치 조절 가능







좌,우 보호기능이 향상







전면부 플레이트 높이 조절 용이

더블 PCB커팅을 위한 높이 조절 가능







컨베이어 구동부 새로운 구성변경

쉬운 컨베이어 각도조절









모터속도, 생산량 표시기능

장비의 각종자료를 실시간 확인 가능한 QR코드 부착









이송각도 조절 가능









낙차 각도 및 컨베이어 연속 인터페이스 가능









양방향 안전센서로 작업자보호

센서감도 조절 가능











비상 스위치 및 메인전원 스위치 전면부 배치









컨베이어 속도 제어모듈







작업모습





컨베이어 벨트 각도 조절 가능











Bar LED PCB V Cutting link 동영상

https://blog.naver.com/alldispenser/221345580112
