SMT장비 [솔더링 로봇] RS500 2개의 작업 테이블 개별적 작업, 솔더링 로봇
 HOME > Products > 비젼로봇디스펜서 > Soldering Robot Soldering Robot 장비 | NamA Since 1988'
2개의 Work Table 개별적 연속작업 가능.
상품명 [솔더링 로봇]
RS500
2개의 작업 테이블
개별적 작업, 솔더링 로봇
제조사 Robot Solder
+ RS 500 동영상
+ 자동 로봇 솔더링 작업-1
+ Soldering catalog 2018'

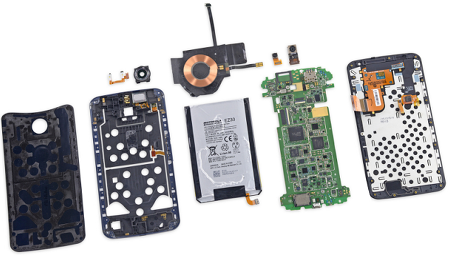

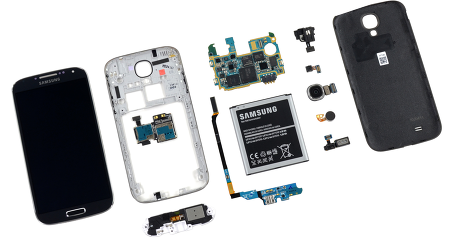

Smart phone 부품생산의 변화

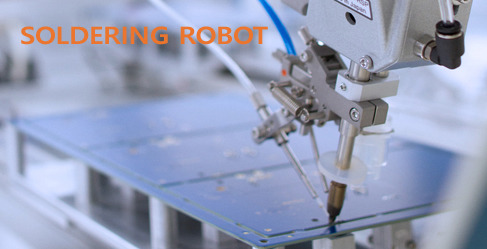

Soldering Robot System



RS Series Soldering Robot 장비는  3개의 다 관절 솔더링 Robot의 제품으로 되어 있습니다. 별도의 구성 장비

없이 장비 단독으로 운영이 되며 in Line 장비 구성이 기능한 장비 입니다.



단순 Soldering 공정. 높은 품질을 요구하는 공정에서 널리 사용되는 Automatic Soldering Robot 장비 입니다.



Application : 고정밀 Soldering. HIC . Fan Motor. 전장부품. 방산 생산공정. 하이브리드 반도체공정 전자 부품

                   생산 공정. 산업용 Soldering 공정 등.





           Desktop Soldering Robot



l  Double 작업 테이블 " Y " Axis Automatic Soldering Robot

l  Automatic Soldering Robot . C type

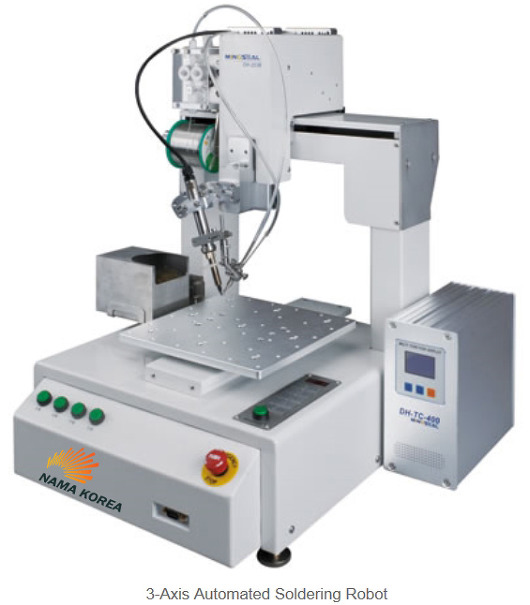

l  3 Axis Automatic Soldering Robot

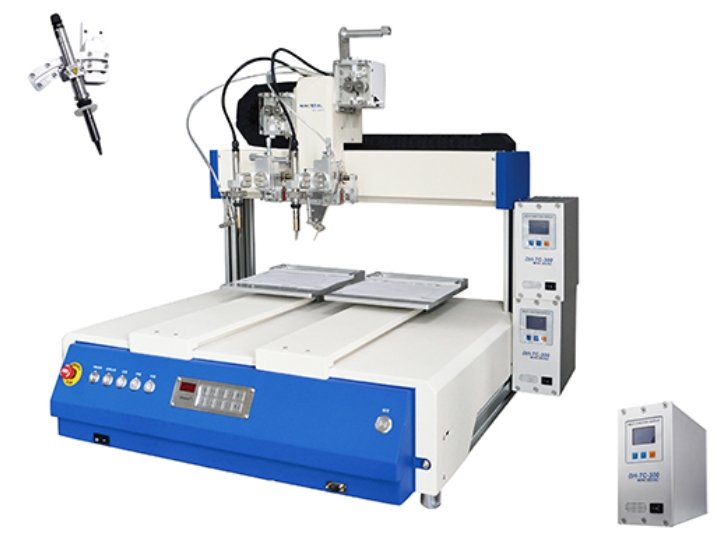

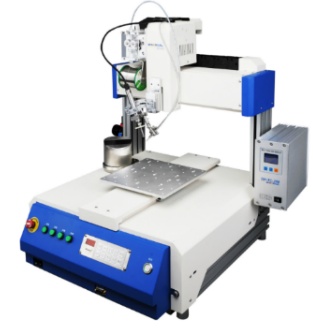

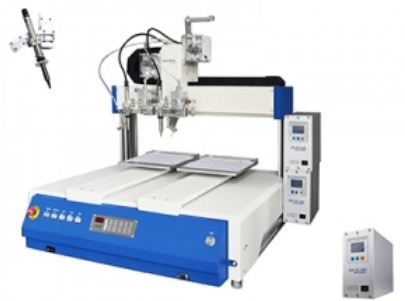

            2개의 작업 테이블 자동 솔더링 로봇



RS 500 제품은 높은 정밀도의 자동 솔더링 로봇 시스템 이며, 500 Series 제품 중에 온도 제어

Soldering tip. 와이어 솔더 자동 공급 기능 등이 up grade 된 high end 자동 솔더링 장비 입니다.



2개의 작업 테이블이 개별적으로 이동 되어, 대기 시간 없이 연속적인 작업 가능한 장비 입니다.



특징 :  Double Y Axis 자동 솔더링 로롯

1. The Double Y axis design allows for fully automated operation without the need for manual feeding.

2. The servo motor and screw rod transmission mechanism offer higher precision, Quicker speed and

    batter performance.

3. The configuration of high-end iron heads offer high working   consistency.





Solution Advantages

1. Ball screw rod driving type, the double Y axis soldering robot can achieve the high positioning

accuracy and soldering efficiency up to 1,000 pcs per Hr



2. MingSeal designed CCM special equipment for simple and convenient use.





Solution Advantages

1. RS 500. XD09

2. DDJ-140 / DDJ-197 processing tool

3. SUB-007D-1 /GB-007 liron head

4. DH-tG-700-0.3B

   Soldering wire tube + 0.3mm soldering wire. ( SR 38 RMA  LFM 48  3.5% / 4.5%)




Application

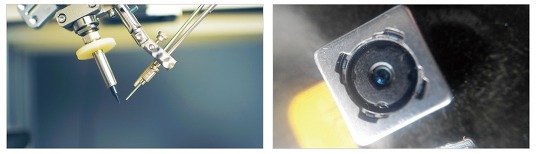

l Small plate soldering. Accurate Soldering : CCM.VCM. etc





Attachments

l  RS 500 automatic soldering robot

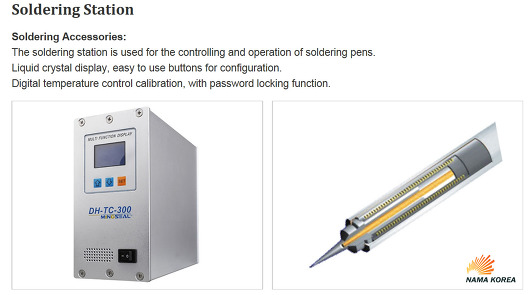

l  DH TC 90 / 300 soldering station

l  High end soldering iron tip

l  Tin solder wire





솔더링 로봇장비 종류

Soldering Robot 장비는 4가지의 유형의 모델이 있습니다.



1. Doble Work Table 자동 Soldering Robot

2. " C "type Automatic Soldering Robot

3. 3측 이동 솔더링 로봇. (  X . Y . Z )

4. 4측 이동 솔더링 로봇. ( X . Y . Z . U )

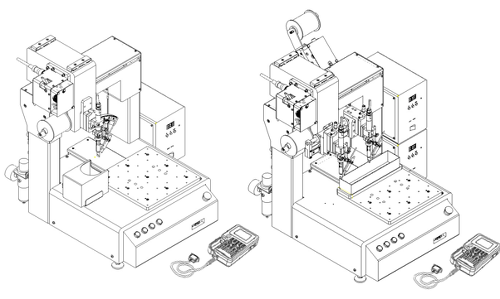

Doble Work Table 자동 Soldering Robot



C type Automatic Soldering Robot







3측 이동 솔더링 로봇. (  X . Y . Z ) Single head

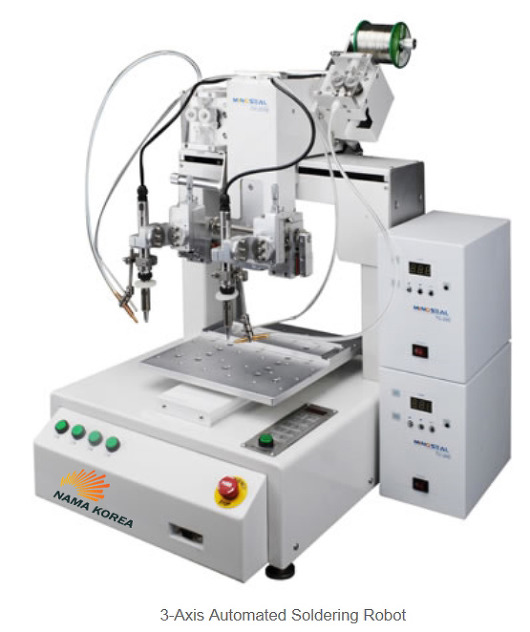

3측 이동 솔더링 로봇. (  X . Y . Z ) Dual head

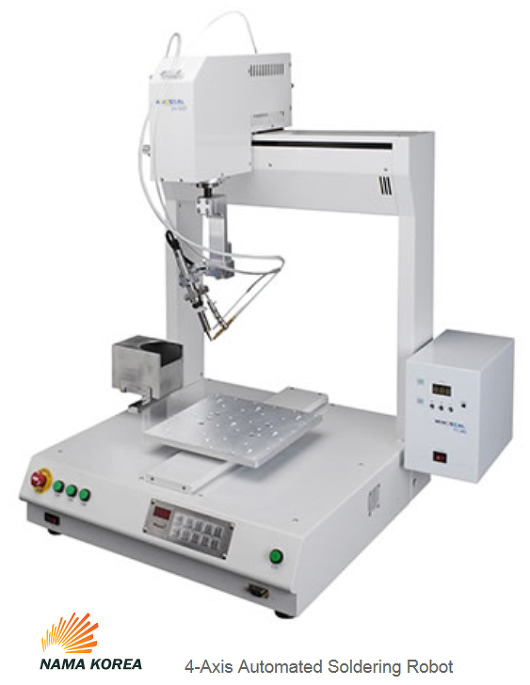

4측 이동 솔더링 로봇. ( X . Y . Z . U )

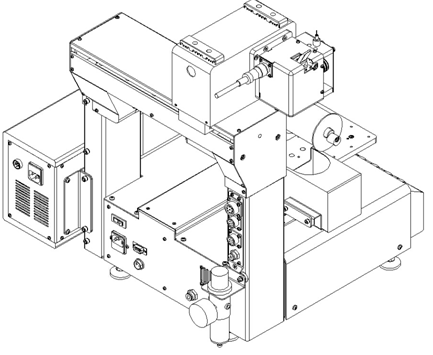

간단한 장비운영 및

다양한 Application 가능한 디자인



up grade 가능

( 일부 모델에 대하여 up grade 기능이 불가 할 수 있음니다 )

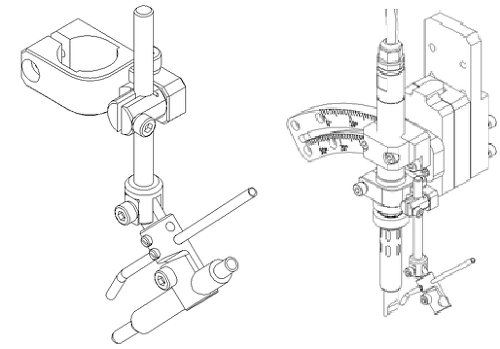

보다 쉽게 Solder 과 Solder Iron 위치를 설정 가능

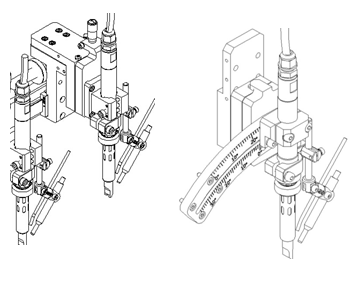

Single and Dual Iron unit









Solder feeding에 Jam 발생이 없는 디지털제어

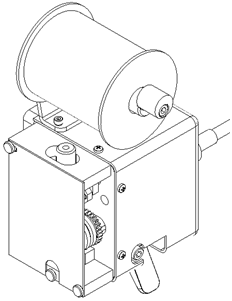

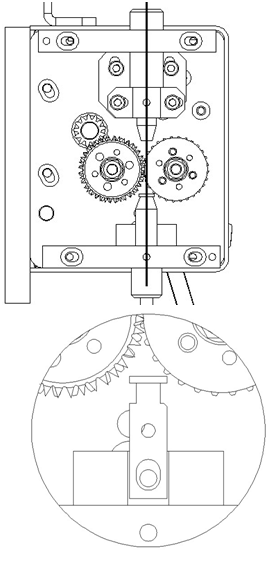

특수 설계된 Solder feeding unit







Solder Iron을 1개 혹은 Dual 설정 할 수 있다.

Solder feeding 각도 Easy 제어

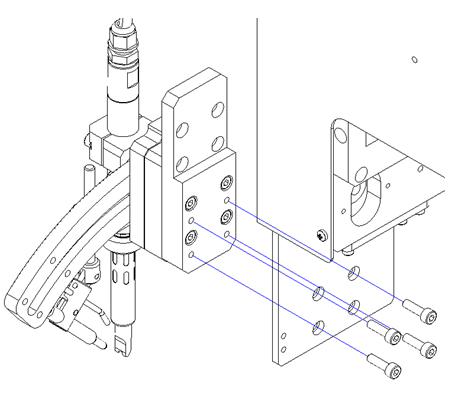

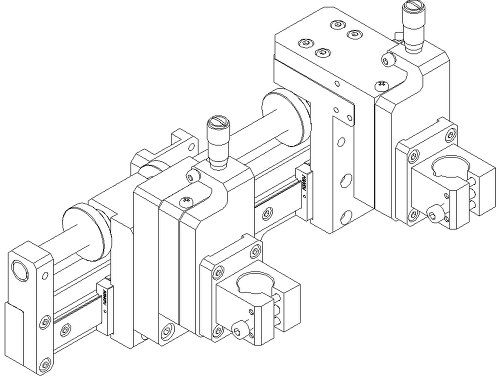

 Dual Solder Iron 고정 Unit

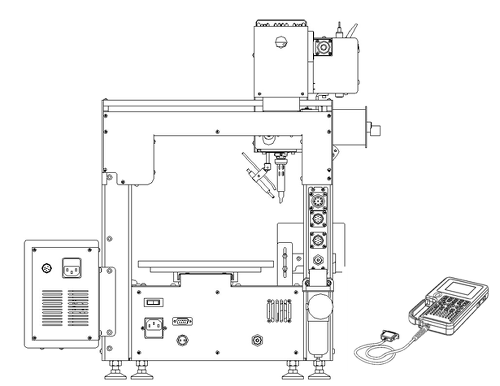

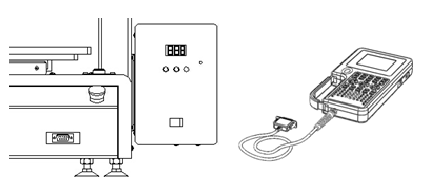

간편조작 Control Key Pad





 누구나 쉽게 설치간편한 Connect 방식의 interface Port



모델별 상호 호환 부품 Accessory. Port

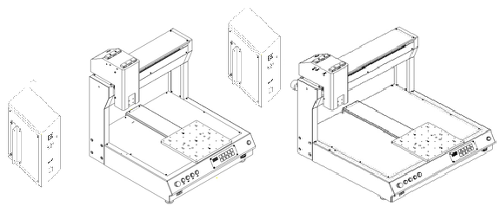

 200mm . 300mm 2종류 Work table 500mm 까지 선택 할 수있다

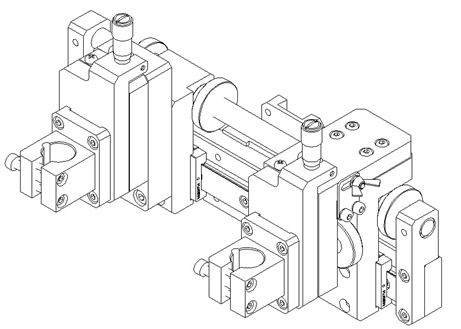

Dual Iron 고정Unit





Single . Dual Iron System









 빠른 열 전달을 위한 디지텔 온도 콘트롤 제어 및 특수 합금의 Soldering Tip 으로 다른 부품에

               열전달로 인한 손상을 극소화 하는 특허화된 솔더링 heating Control System.

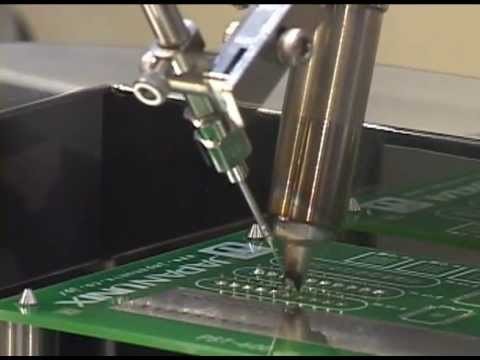

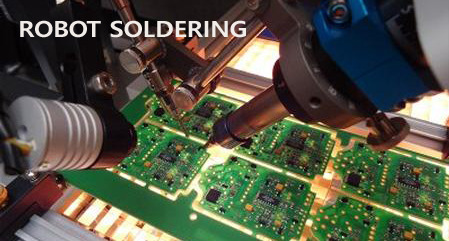

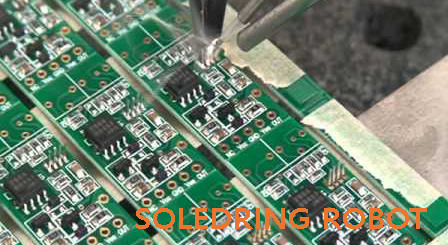

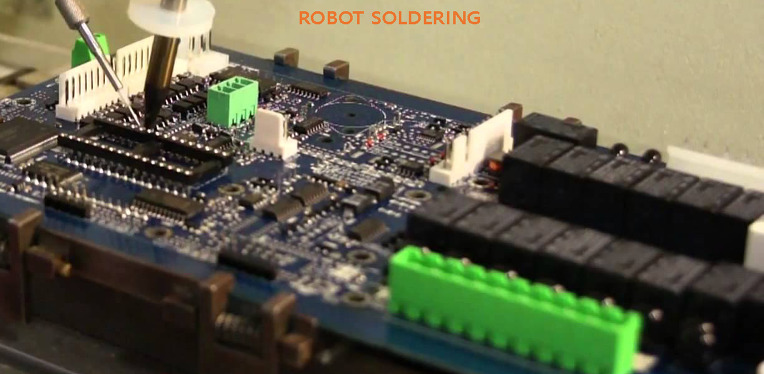

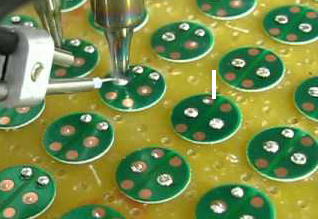

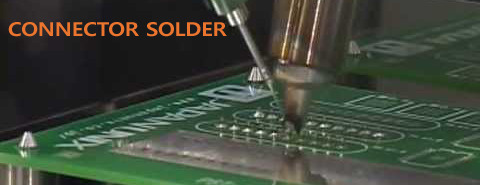

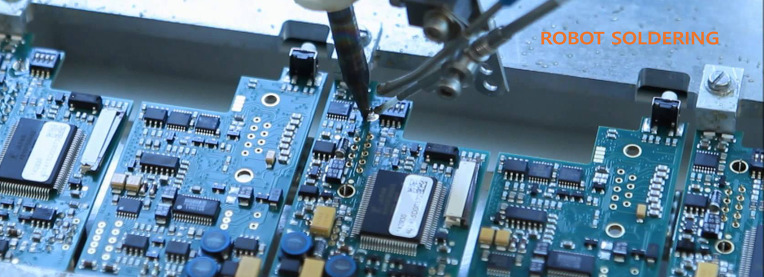

솔더링 사진들
