Under Vision 기능 향상으로
정밀작업 기본 Feeders 25개 제공. 별도 21 개 확장 가능
Stick Feeders 5개 . IC Tray 기본 작업공간
1. 회사소개
남아전자산업은 1988년 회사를 Setup 하였습니다. 유럽의 Small & Medium SMD Pick & Place. Reflow .PCB Cleaning. PCB Coating 및 SMD Parts Counter 장비를 전문으로 판매 하여 왔습니다.
Small & Medium. Pb Free 환경 Reflow 신뢰성 장비로 한국 내 판매 인지도가 높으며, 중국.베트남. 태국. 인도네시아. Asia 전 지역에 10년 전부터 Distributor을 통하여 판매 하고 있습니다.
2. 15PV 소개
그간 남아전자산업은 Small. Medium Pick & place 장비를 판매하는데 있어, 기술. 서비스 지원에 전문적 적 Site 관리 운영을 통하여 운영자 하고 있습니다.
1, 다품종 소량 SMD Assembly 작업을 하는데 고정 Operation이 없으며, 이직 등으로 발생 시 재 교육 시간을
최소화 하는 Easy Operation 윤영 장비 입니다.
2. 소량 다품종에 SMD 마운터 장비에 있어 적합한 소형 장비 입니다.
3. 기본 Feeders 제공. under Vision 기능 장비로 보다 빠르고 정확한 실장 가능한 장비 입니다..
15PV 특징 :
l 15PV SMD Pick & Place는 누구나 쉽게 프로그램을 작업을 빠르게 습득 할 수 있습니다.
l 15PV 기본 장비로 SMD . SO. PLCC . BGA 실장 작업이 가능 합니다.
l 15PV 구성품
1. Windows 환경 의한 touch Panel에서 직접 프로그램 작업 방법
2. USB 메모리 Program data 저장 / 불러오기 / 편집
3. PC에서 Cad data 실장 좌표 값 변경 후, USB 저장 후 보다 빠르게 사용. (프로그램.제공)
4. 장비 내 진공 발생 장치 . 기본 포함.
5. 간단한 유지 보수.
6. Touch screen에서 모든 제어 가능,
7. Feeders 기본 25개 제공.
7-1) 16mm x 2 개 / 12mm x 2개 / 8mm x 21개)
7-2) 확장 21개 가능.
8. IC Tray 기본 사용 가능.
9. 2개의 Pick & Place head.
10. 4개 Pick & place nozzle 제공.
11. 기본 유지관리 Tools 제공.
l 세부 사항은 Spec 참고 : under Vision 기능이 향상 되었습니다.
직구사이트로 이동

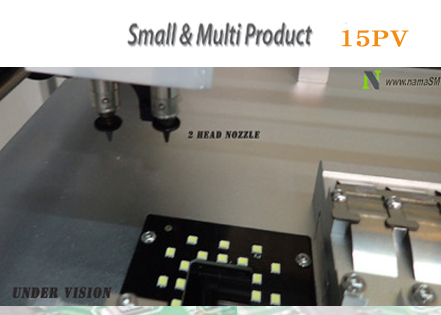

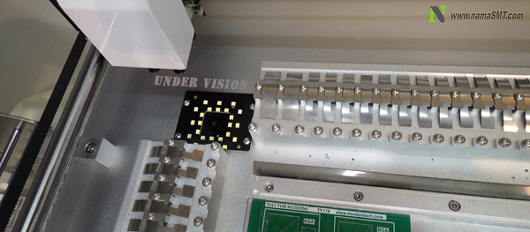

Under Vision Camera
부품실장 Centering 자동 보정
Air 콤프레셔 기본 내장. 4 nozzle 제공

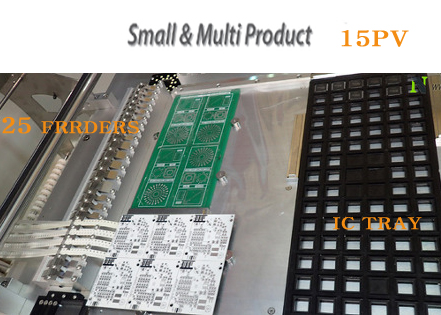

Tape feeders 25개, ( Max 46개 ) IC Tray 5개, 기본 제공

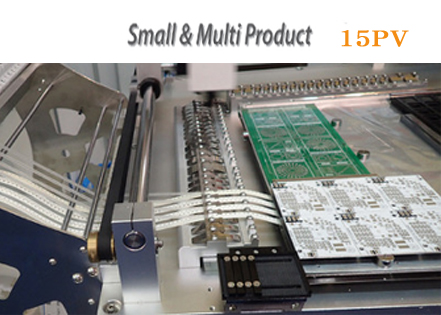

Tape Feeders 확장 최대 46개 8mm 기준
기본 25 Feeder제공 / 확장 21 Feeders 가능
Tape feeder option 12.16.24mm ( 구입 시 선택 요청 )
진동 Feeders 기본
8mm 기준 5개 8.12.16mm 조절 가능
IC Tray 작업 가능 Bulk 부품 작업 Staion으로 사용가능.
여러 파티션으로 구분 가능

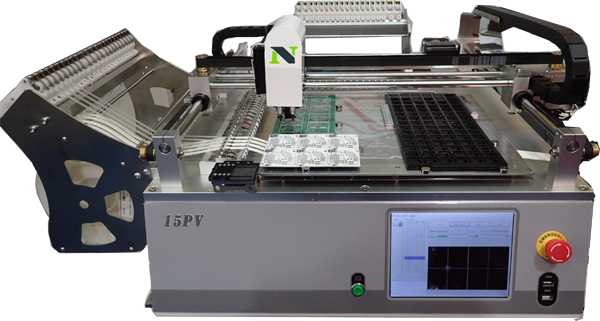

장비 사진 보기
2 Haed max 5,000 cph (no vision)
Auto tape feeding
Auto tape Cover Feeding
PCB 작업 범위 390 x 380mm
누구나 쉽게 프로그램 작업 가능
25 Feeders 기본
8mm x 21 ea / 12mm x 2 ea / 16mm x 2 ea
25개 기본 제공 21개 확장 가능(선택)
IC Tray 사용 가능 / Stick feeder 5종류
Bulk IC 10종류 가용 가능 (선택)
Easy program
티칭 Camera 실장 위치 선택 후 feeder 선택 입력
PC에서 프로그램 작성 가능 Excel form (선택)
380 x 350mm 범위 내. 개별 다른 PCB 동시 실장 작업 가능.

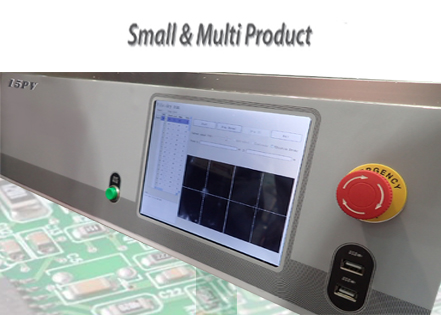

Touch Screen
Data이동 Load/save/Edit USB Memory 저장
USB Memory 제공
2 head / 4 Nozzle
SamSung Nozzle 호환
Nozzle 수동 교환 방식
Easy operating
개별적 Place 속도/Z 값 설정/ 언어선택/좌표 값 symple 제어
다양한 Menu..
다양한 PCB 고정 가능
자석 type으로 PCB 고정
Compact Size
Air / 진공 발생 장치 장비 내 기본 기능
Bulk station 개별확장. 제작 사용 가능.
Short tape 사용 가능
Head 개별 및 동시 사용 가능
IC Tray
개별 다른 IC 파티션 사용으로 여러 종류 Tray에서 사용 가능
|
